Если вы когда-либо работали с промышленным оборудованием или трубопроводами, то наверняка сталкивались с понятием «фланец». В частности, фланец из нержавеющей стали по ГОСТ 12820 — это стандарт, который давно и прочно вошёл в обиход инженеров и технологов. Я с этим стандартом на «ты» — за 20 лет в трубопроводной и пищевой промышленности сталкивался с ним не раз и могу поделиться практическими моментами, которые часто не освещают в учебниках.
В начале хочу сразу отметить, что именно фланцы по ГОСТ 12820 — основа надёжных и герметичных соединений в системах, где важна долговечность и чистота, например, в пищевой, фармацевтической и химической промышленности. Нержавеющая сталь здесь не просто металл — это гарантия стойкости к коррозии, механическим нагрузкам и температурным перепадам.
Что такое фланец из нержавеющей стали по ГОСТ 12820 и почему он важен?

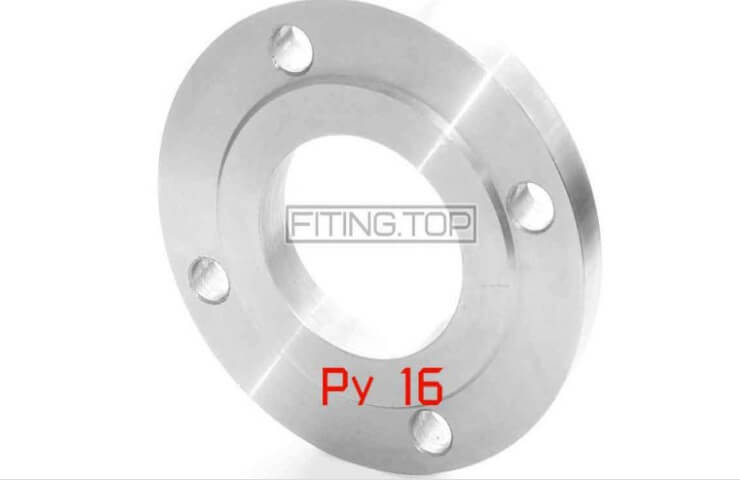

Фланец - это металлическое кольцо с отверстиями для болтов, которое служит для соединения труб, оборудования или арматуры. ГОСТ 12820 регламентирует размеры и параметры плоских фланцев, обеспечивая совместимость и стандартизацию. Нержавеющая сталь, как правило марки AISI 304 или AISI 316, используется благодаря её отличным антикоррозийным свойствам.
Из практики скажу: нержавейка AISI 304 — самый распространённый выбор, когда мы говорим о пищевом оборудовании или водопроводах с нейтральными средами. AISI 316 идёт, если в системе есть агрессивные химические среды или более высокие требования к гигиене, как, например, в молочной промышленности.
Мне приходилось работать с фланцами, которые при длительной эксплуатации выдерживали не только давление, но и регулярные CIP-процессы (очистка на месте), где температура и химические реагенты просто «сжигают» менее стойкие материалы.
Технические особенности и виды фланцев ГОСТ 12820 из нержавеющей стали
ГОСТ 12820 охватывает разные типы плоских фланцев, применяемых в трубопроводах. Важно понимать, что в зависимости от области применения выбирается и конструкция:
-
Прямой фланец — простой и универсальный вариант, который легко монтировать.
-
Фланец с уплотнительным выступом — применяется для улучшения герметичности, особенно в вакуумных или низкотемпературных системах.
Размеры фланцев по ГОСТ 12820 строго регламентированы — диаметр, толщина, количество и расположение отверстий под болты. Это упрощает монтаж и замену частей оборудования.
Материал — нержавеющая сталь AISI 304 или AISI 316 — не только гарантирует долгий срок службы, но и соответствует санитарным нормам для пищевой и фармацевтической промышленности.
Из моего опыта: при монтаже систем с фланцами нержавеющей стали всегда обращаю внимание на качество обработки поверхности — шероховатость влияет на герметичность. Бывали случаи, когда на виду все идеально, а утечки появлялись из-за микроскопических дефектов, особенно на уплотнительных плоскостях.
Реальные условия эксплуатации и нюансы работы с нержавеющими фланцами
На производстве фланцы из нержавеющей стали по ГОСТ 12820 сталкиваются с множеством испытаний: давление, температура, агрессивные среды и вибрации. У меня был случай на пивоварне, когда после нескольких месяцев эксплуатации стандартные фланцы начали пропускать углекислый газ. Анализ показал, что виновато было не качество стали, а неправильная затяжка болтов и отсутствие должного уплотнителя. Важно понимать — качественный фланец без правильного монтажа и ухода теряет свои свойства.
Также следует учитывать температурные расширения — нержавейка при нагревании меняет размеры, а фланцы должны компенсировать это без деформаций. В пищевых процессах, например при CIP, температура может подниматься до 90°C и выше. Если не предусмотреть эти факторы, уплотнение быстро выйдет из строя.
Сравнение с альтернативными решениями и советы по выбору
Если говорить о материале, то нержавеющая сталь по ГОСТ 12820 выигрывает у углеродистой стали по долговечности и гигиене, но стоит дороже. Иногда встречал практику использовать фланцы из углеродистой стали с антикоррозийным покрытием — это бюджетный вариант, но для пищевых или химических производств — не самый надёжный.
Что касается альтернатив ГОСТ, иногда используются DIN или ANSI стандарты, особенно при импорте оборудования. Но если вы работаете на территории СНГ, ГОСТ 12820 остаётся базовым, и с ним проще согласовать проект и получить нужные сертификаты.
Практические рекомендации по монтажу и обслуживанию фланцев из нержавейки по ГОСТ 12820
Советы, которые я даю молодым инженерам и коллегам, базируются на моём опыте эксплуатации и ремонта трубопроводных систем:
-
Тщательно подбирайте уплотнители — силикон, паронит, резина для пищевой отрасли — важно, чтобы материал подходил под условия.
-
Контролируйте момент затяжки болтов — слишком сильная или слабая затяжка снижает срок службы соединения.
-
Регулярно проверяйте состояние фланцев при плановом обслуживании — даже нержавейка может пострадать от механических повреждений или воздействия агрессивных сред.
-
Соблюдайте чистоту при монтаже — грязь или пыль на поверхности фланца приводит к неплотности.
-
Учитывайте условия эксплуатации — например, если планируется работа с агрессивными средами, лучше сразу выбрать AISI 316, а не экономить на материале.
Вспоминаю проект пищевого предприятия, где мы в последний момент заменили обычные плоские фланцы на с уплотнительным выступом. Это позволило избежать протечек и снизить затраты на ремонт в будущем.
Заключение — зачем знать о фланцах из нержавейки по ГОСТ 12820
Если вы выбираете соединения для трубопроводов в пищевой или химической промышленности, то фланцы из нержавеющей стали по ГОСТ 12820 — однозначно ваш выбор. Они обеспечивают надёжность, гигиену и долговечность. Но помните: хороший материал — это только часть успеха. Важно знать особенности монтажа, обслуживания и эксплуатации, чтобы избежать типичных проблем.
Опыт показывает, что правильный выбор марки стали, внимание к деталям при монтаже и регулярное обслуживание — залог долгой и беспроблемной работы фланцев. Надеюсь, мой рассказ помог вам лучше понять, что стоит за этим стандартом и почему он так популярен среди профессионалов.
