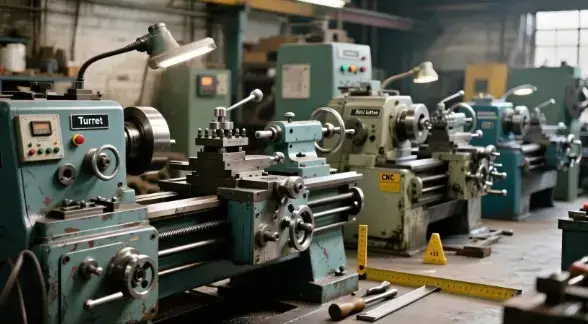

Виды токарных станков: от настольных до промышленных ЧПУ

Токарные станки — это оборудование для обработки тел вращения, которое прошло долгий путь эволюции от простейших ручных устройств до высокотехнологичных компьютерных комплексов. В статье рассмотрены основные виды токарных станков для токарных работ, их особенности и области применения.

Классификация токарных станков

По уровню автоматизации

• Ручные и механические станки
• Полуавтоматы
• Автоматы
• Станки с ЧПУ (числовым программным управлением)
• Станки с адаптивными системами управления

По специализации

• Универсальные ( общего назначения)
• Специализированные
• Специальные

По компоновке

• Настольные
• Напольные
• С горизонтальной осью вращения
• С вертикальной осью вращения

Типы токарных станков

1. Токарно-винторезные станки

Токарно-винторезные станки — универсальное оборудование для обработки тел вращения, являющееся основой механической обработки в машиностроении. Эти станки позволяют выполнять широкий спектр операций и особенно ценятся за возможность нарезания резьбы различного профиля. Токарно-винторезные станки предназначены для обработки заготовок типа тел вращения (валов, дисков, втулок) и нарезания резьб. Основное движение — вращение заготовки, а движение подачи — поступательное перемещение режущего инструмента.

Основные операции, выполняемые на токарно-винторезных станках:

• Обтачивание наружных цилиндрических и конических поверхностей
• Растачивание внутренних цилиндрических и конических поверхностей
• Подрезка торцов и уступов
• Обработка фасонных поверхностей
• Нарезание наружных и внутренних резьб (метрических, дюймовых, модульных)
• Сверление, зенкерование и развертывание отверстий
• Отрезание частей заготовки

Преимущества и недостатки токарно-винторезных станков

Преимущества

• Универсальность — возможность выполнения широкого спектра операций
• Относительная простота конструкции и обслуживания
• Возможность нарезания резьб различного профиля
• Широкая доступность оснастки и инструмента
• Невысокие требования к квалификации оператора для базовых операций

Недостатки

• Низкая производительность по сравнению со станками-автоматами
• Зависимость качества обработки от квалификации токаря
• Ограниченные возможности обработки сложнопрофильных деталей
• Необходимость частой переналадки при смене операций

Области применения токарно-винторезных станков

• Единичное и мелкосерийное производство
• Ремонтные мастерские и службы
• Образовательные учреждения
• Экспериментальные и опытно-конструкторские работы
• Изготовление оснастки и инструмента
• Производство запасных частей

2. Токарно-револьверные станки

Токарно-револьверные станки — это специализированное оборудование для серийного и массового производства деталей из прутка и штучных заготовок. Их главная особенность — наличие револьверной головки, позволяющей быстро менять инструмент без остановки станка, что значительно повышает производительность.

Принцип работы и назначение

Токарно-револьверные станки предназначены для комплексной обработки деталей сложной формы в условиях серийного производства. Основное преимущество — возможность выполнения многих операций за одну установку заготовки благодаря наличию револьверной головки с несколькими позициями для инструмента.

Основные операции, выполняемые на токарно-револьверных станках:

• Наружное и внутреннее точение
• Растачивание отверстий
• Нарезание наружных и внутренних резьб
• Сверление, зенкерование, развертывание
• Подрезка торцов и уступов
• Обработка фасонных поверхностей
• Накатывание рифлений и резьб
• Отрезка готовых деталей

Технологические возможности

Преимущества токарно-револьверных станков

• Высокая производительность при серийном производстве
• Возможность выполнения многих операций за одну установку
• Сокращение вспомогательного времени на смену инструмента
• Высокая точность и повторяемость размеров
• Возможность полной автоматизации процесса

Ограничения

• Ограниченная номенклатура обрабатываемых деталей
• Высокая стоимость оснастки и наладки
• Необходимость специальной подготовки операторов-наладчиков
• Экономическая целесообразность только при серийном производстве

Области применения

• Массовое и серийное производство деталей типа тел вращения
• Изготовление крепежных изделий (болтов, гаек, шпилек)
• Производство деталей сантехнической арматуры
• Изготовление деталей для автомобильной промышленности
• Производство деталей для бытовой техники и приборов

3. Лоботокарные станки

Лоботокарные станки — это специализированные токарные станки, предназначенные для обработки крупногабаритных деталей дискообразной формы большого диаметра и малой длины. Их уникальная конструкция позволяет эффективно работать с заготовками, которые невозможно обработать на обычных токарных станках.

Области применения лоботокарных станков

Энергетическое машиностроение

• Обработка фланцев турбин
• Изготовление дисков и колес
• Производство корпусов подшипников

Тяжелое машиностроение

• Обработка маховиков и шкивов
• Изготовление барабанов и вальцов
• Производство крупных зубчатых колес

Металлургическая промышленность

• Обработка валков прокатных станов
• Изготовление шестерен клетей
• Ремонт оборудования

Судостроение

• Обработка гребных винтов
• Изготовление кронштейнов гребных валов
• Производство судовых механизмов

Технологические возможности

Выполняемые операции

• Точение наружных цилиндрических поверхностей
• Растачивание отверстий
• Подрезка торцов
• Обработка конических поверхностей
• Нарезание резьб (наружных и внутренних)
• Фасонное точение
• Канавочные работы

Особенности обработки

• Возможность обработки несимметричных деталей
• Работа с деталями сложной геометрической формы
• Обработка деталей с неуравновешенной массой
• Возможность одновременной работы multiple суппортов

Преимущества лоботокарных станков

Технологические преимущества

• Возможность обработки деталей большого диаметра
• Высокая точность при работе с крупногабаритными заготовками
• Уменьшение количества переустановок детали
• Возможность обработки сложных и несимметричных деталей

Экономические преимущества

• Сокращение времени обработки
• Уменьшение затрат на вспомогательное оборудование
• Повышение производительности труда
• Снижение себестоимости обработки

4. Токарно-карусельные станки

Токарно-карусельные станки — это специализированное оборудование для обработки тяжелых деталей большого диаметра и относительно малой длины. Их главная особенность — вертикальное расположение оси вращения, что позволяет эффективно обрабатывать габаритные и тяжелые заготовки, которые невозможно установить на горизонтальных токарных станках.

Преимущества токарно-карусельных станков

Технологические преимущества

• Возможность обработки тяжелых и габаритных деталей
• Удобство установки и выверки заготовок
• Самоцентрирование заготовки под действием силы тяжести
• Высокая жесткость конструкции
• Возможность одновременной работы нескольких суппортов

Эксплуатационные преимущества

• Упрощение транспортировки и установки заготовок
• Уменьшение потребности в подъемно-транспортном оборудовании
• Снижение трудоемкости подготовки производства
• Повышение безопасности работы

Области применения

Энергетическое машиностроение

• Обработка деталей турбин и генераторов
• Изготовление корпусов гидротурбин
• Производство фланцев и дисков

Тяжелое машиностроение

• Обработка деталей прокатных станов
• Изготовление маховиков и шкивов большого диаметра
• Производство корпусных деталей

Металлургическая промышленность

• Обработка валков прокатных станов
• Изготовление подшипниковых узлов
• Ремонт оборудования

Судостроение

• Обработка гребных винтов
• Изготовление деталей судовых двигателей
• Производство кронштейнов и фундаментных рам

Выполняемые операции

Основные операции

• Наружное и внутреннее точение
• Подрезка торцов и уступов
• Растачивание отверстий
• Обработка конических поверхностей
• Нарезание резьб
• Фасонное точение

5. Токарные автоматы и полуавтоматы

Токарные автоматы и полуавтоматы — это высокопроизводительное оборудование для серийного и массового производства деталей. Основное отличие между ними заключается в степени автоматизации: автоматы работают по полностью автоматическому циклу, а полуавтоматы требуют участия оператора для выполнения некоторых операций.

Одношпиндельные токарные автоматы

Конструктивные особенности

• Фронтальный и задний суппорты
• Револьверная головка
• Механизм подачи прутка
• Система управления циклом обработки

Многошпиндельные токарные автоматы

Многошпиндельные автоматы имеют несколько рабочих позиций (обычно 4, 6 или 8), на каждой из которых выполняется определенная операция. Заготовка последовательно переходит от позиции к позиции, что позволяет значительно повысить производительность.

Токарные полуавтоматы

Отличительные особенности

• Требуют участия оператора для загрузки/выгрузки заготовок
• Автоматическое выполнение рабочих циклов
• Более гибкие в переналадке
• Подходят для серийного производства

Области применения полуавтоматов

• Обработка штучных заготовок
• Производство средними сериями
• Обработка крупных деталей
• Производство с частой сменой номенклатуры

Выполняемые операции

• Наружное и внутреннее точение
• Подрезка торцов
• Растачивание отверстий
• Нарезание резьбы
• Сверление, зенкерование
• Фасонное точение
• Накатывание
• Отрезка

Области применения

Массовое производство

• Крепежные изделия
• Детали автомобильной промышленности
• Электротехнические компоненты
• Сантехническая арматура

Серийное производство

• Детали приборов и аппаратуры
• Запчасти для оборудования
• Компоненты бытовой техники

Преимущества и недостатки

Преимущества автоматов

• Высокая производительность
• Минимальное участие оператора
• Стабильность качества
• Низкая себестоимость при больших сериях

Недостатки автоматов

• Высокая стоимость оборудования
• Сложность переналадки
• Ограниченная гибкость
• Экономически невыгодны для мелких серий

Преимущества полуавтоматов

• Большая гибкость
• Проще переналадка
• Подходят для средних серий
• Меньшая стоимость

6. Токарные станки с ЧПУ

Токарные станки с числовым программным управлением (ЧПУ) представляют собой высокотехнологичное оборудование, которое сочетает традиционные возможности токарной обработки с точностью и гибкостью компьютерного управления. Эти станки обеспечивают высочайшую точность, повторяемость и производительность.

Функциональные возможности современных систем ЧПУ

• Циклы черновой и чистовой обработки
• Компенсация инструмента и радиуса резца
• Адаптивное управление режимами резания
• Симуляция обработки и коллизий
• Сетевые функции и удаленный мониторинг
• Диагностика и предупреждение неисправностей

Технологические возможности

Основные операции

• Наружное и внутреннее точение
• Растачивание отверстий
• Нарезание резьб (метрических, дюймовых, модульных)
• Подрезка торцов и уступов
• Обработка фасонных поверхностей
• Сверление, зенкерование, развертывание
• Накатывание и обработка роликом

Специальные возможности

• Обработка сложных 3D-поверхностей
• Фрезерные операции (на станках с осью Y)
• Контурное точение и фасонная обработка
• Одновременная обработка с нескольких сторон
• Интегрированные измерительные системы

Преимущества токарных станков с ЧПУ

Технологические преимущества

• Высокая точность и повторяемость (до 0.001 мм)
• Возможность обработки сложных профилей
• Сокращение времени обработки
• Минимальное участие оператора
• Гибкость переналадки

Экономические преимущества

• Снижение себестоимости обработки
• Уменьшение брака и доработок
• Оптимизация использования материала
• Быстрая окупаемость инвестиций

Области применения

Аэрокосмическая промышленность

• Обработка деталей двигателей
• Производство шасси и гидравлических компонентов
• Изготовление прецизионных деталей

Автомобильная промышленность

• Производство валов, осей, шестерен
• Изготовление деталей двигателей и трансмиссий
• Обработка тормозных компонентов

Медицинская техника

• Производство хирургических инструментов
• Изготовление имплантатов и протезов
• Обработка биосовместимых материалов

Энергетическое машиностроение

• Производство деталей турбин
• Обработка валов генераторов
• Изготовление компонентов для АЭС

Сравнительная таблица токарных станков

Настольные токарные станки

Особенности

• Компактные размеры и малый вес
• Мощность до 1-2 кВт
• Обработка заготовок диаметром до 200-300 мм
• Ручное или числовое управление

Области применения

• Образовательные учреждения
• Домашние мастерские
• Мелкосерийное производство
• Прототипирование
• Ремонтные мастерские

Промышленные токарные станки с ЧПУ

Конструктивные особенности

• Мощная литая станина с повышенной виброустойчивостью
• Прецизионные шарико-винтовые пары
• Высокоточные серводвигатели
• Автоматические сменщики инструмента
• Системы охлаждения и подачи СОЖ
• Защитные ограждения

Преимущества ЧПУ станков

• Высокая точность и повторяемость
• Минимальное участие оператора
• Возможность обработки сложных поверхностей
• Сокращение времени производства
• Гибкость переналадки
• Интеграция в автоматизированные линии

Типы систем ЧПУ для токарных станков

Выбор токарного станка

Критерии выбора

• Характер производства (единичное, серийное, массовое)
• Габариты и масса обрабатываемых деталей
• Требуемая точность обработки
• Необходимый уровень автоматизации
• Бюджет приобретения и эксплуатации
• Наличие квалифицированного персонала

Тенденции развития токарного оборудования

• Повышение точности и производительности
• Расширение возможностей многоосевой обработки
• Развитие адаптивных систем управления
• Использование новых материалов и покрытий
• Улучшение эргономики и безопасности

Современные токарные станки представляют собой широкий спектр оборудования — от простых настольных моделей до высокотехнологичных обрабатывающих центров с ЧПУ. Правильный выбор типа станка зависит от конкретных задач производства, требуемой точности, объемов выпуска и финансовых возможностей.

Развитие технологий числового программного управления и роботизации продолжает расширять возможности токарной обработки, делая ее более точной, эффективной и универсальной. Внедрение современных токарных станков позволяет предприятиям повышать конкурентоспособность своей продукции за счет улучшения качества и снижения себестоимости изготовления деталей.
