Корректный подбор трубопроводной арматуры (ТПА) - это не только вопрос функциональности, но и фундамент экономической эффективности проекта. Ошибки на этапе проектирования приводят к избыточному резервированию, когда масса арматуры разрастается до 25% от веса всей системы, а плотность установки превышает 10 единиц на каждые 100 метров трубы.
Чтобы избежать неоправданных затрат и обеспечить безопасность, необходимо следовать системному алгоритму выбора, подкрепленному выходным контролем на испытательном оборудовании.
Алгоритм выбора арматуры
Этап 1. Технологический аудит условий эксплуатации
На начальном этапе определяются целевое назначение и параметры рабочей среды.
- Важное ограничение: согласно инженерным стандартам, запорные клапаны не рекомендуются для вязких, застывающих сред, а также для сред с высоким содержанием абразивов, пульп и шламов.
- Приоритетное применение: запорные клапаны являются идеальным решением для холодильной и криогенной техники, а также для систем с высоким рабочим давлением (Pp≥6,4 МПа).
Этап 2. Определение критериев качества
Устанавливаются требования к герметичности и надежности. Клапаны выбирают в ситуациях, где критически важна:
- Высокая герметичность запорного органа (за счет плоскостного контакта).
- Герметичность относительно внешней среды (особенно в сильфонном исполнении).
- Ремонтопригодность в условиях эксплуатации.
Этап 3. Выбор конструкционных материалов
Материал корпуса подбирается исходя из химической агрессивности и температуры среды (от криогенных температур до +600 °С). Используются чугуны, углеродистые, легированные и жаропрочные стали, титан или полимеры.
Этап 4. Геометрические и монтажные параметры
Определяется номинальный диаметр (DN). Оптимальный диапазон применения запорных клапанов - DN ≤ 20 мм (рекомендуется) и до DN 200 мм (допускается). При больших диаметрах использование клапанов становится экономически и технически нецелесообразным из-за резкого роста усилий на шпинделе.
Этап 5. Управление и автоматизация
Выбор между ручным маховиком и приводом (электро-, пневмо-, гидро-). Для клапанов важно учитывать, что они обладают большим гидравлическим сопротивлением, что требует повышенной мощности приводов при больших перепадах давления.
Этап 6. Верификация и стендовые испытания

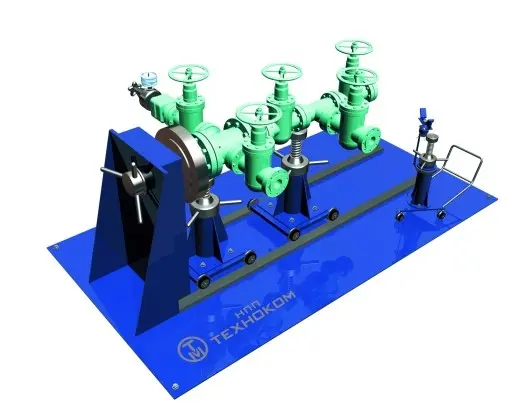

Это критический этап, который часто опускают в теории, но который обязателен на практике. Любой теоретический выбор должен быть подтвержден испытаниями на стендах для запорной арматуры.
Роль испытательных стендов в процессе проектирования и приемки
Даже идеально подобранный по каталогу клапан может стать «слабым звеном» системы из-за скрытых дефектов. Использование испытательных стендов для трубопроводной арматуры позволяет решить три ключевые задачи:
- Входной контроль: проверка соответствия заявленного класса герметичности (по ГОСТ 9544) фактическим показателям. Стенды позволяют подавать как гидравлическое (вода), так и пневматическое (воздух, азот) давление, имитируя эксплуатационные режимы.
- Тарирование и настройка: для комбинированных систем стенды обеспечивают точную настройку момента закрытия и проверку работоспособности привода.
- Подтверждение ресурса: в случае работы с агрессивными или криогенными средами, испытательное оборудование позволяет провести циклическую наработку для подтверждения долговечности узла уплотнения.
При проектировании объектов с давлением свыше 6,4 МПа наличие на объекте (или у поставщика) стенда для гидравлических испытаний является обязательным условием для минимизации рисков техногенных аварий.
Резюме
Выбор запорного клапана - это баланс между его высокой герметичностью и ограниченностью применения на вязких средах или больших диаметрах. Заключение о комплектации установки принимается только после сопоставления технических параметров и подтверждения характеристик арматуры на контрольно-испытательном оборудовании.
