МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Сортамент
Hot-rolled steel channels.
Дата введения 2002-01-01
Взамен ГОСТ 8240-89
1. Область применения
Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.
2. Основные параметры и размеры
2.1 По форме и размерам швеллеры изготовляют следующих серий:
У - с уклоном внутренних граней полок;
П - с параллельными гранями полок;
Э - экономичные с параллельными гранями полок;
Л - легкой серии с параллельными гранями полок;
С - специальные.
Условные обозначения величин, характеризующих свойства швеллера:
h - высота (швеллера);
b - ширина полки;
s - толщина стенки;
t - толщина полки;
R - радиус внутреннего закругления;
r - радиус закругления полки;
X0 - расстояние от оси Y-Y до наружной грани стенки;
Δ - перекос полки;
f - прогиб стенки по высоте сечения профиля;
F - площадь поперечного сечения;
I - момент инерции;
W - момент сопротивления;
i - радиус инерции;
Sx - статический момент полусечения.

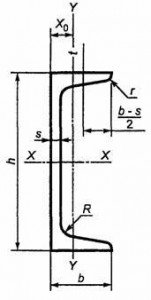

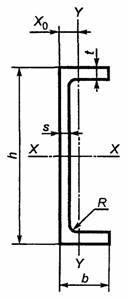

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л - на рисунке 2.
2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.
2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.
Рисунок 1 Рисунок 2
Таблица 1
Швеллеры с уклоном внутренних граней полок
| Номер швеллера серии У | h | b | s | t | R | r | Площадь поперечного сечения F, см2 | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
| не более | Х-Х | Y-Y | ||||||||||||||
| мм | Ix, см4 | Wx, см3 | ix, см | Sx, см3 | Iy, см4 | Wy, см3 | i0, см | |||||||||
| 5У | 50 | 32 | 4,4 | 7 | 6 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
| 6,5У | 65 | 36 | 4,4 | 7,2 | 6 | 2,5 | 7,51 | 5,9 | 48,6 | 15 | 2,54 | 9 | 8,7 | 3,68 | 1,08 | 1,24 |
| 8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,3 | 12,8 | 4,75 | 1,19 | 1,31 |
| 10У | 100 | 46 | 4,5 | 7,6 | 7 | 3 | 10,9 | 8,59 | 174 | 34,8 | 3,99 | 20,4 | 20,4 | 6,46 | 1,37 | 1,44 |
| 12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3 | 13,3 | 10,4 | 304 | 50,6 | 4,78 | 29,6 | 31,2 | 8,52 | 1,53 | 1,54 |
| 14У | 140 | 58 | 4,9 | 8,1 | 8 | 3 | 15,6 | 12,3 | 491 | 70,2 | 5,6 | 40,8 | 45,4 | 11 | 1,7 | 1,67 |
| 16У | 160 | 64 | 5 | 8,4 | 8,5 | 3,5 | 18,1 | 14,2 | 747 | 93,4 | 6,42 | 54,1 | 63,3 | 13,8 | 1,87 | 1,8 |
| 16аУ | 160 | 68 | 5 | 9 | 8,5 | 3,5 | 19,5 | 15,3 | 823 | 103 | 6,49 | 59,4 | 78,8 | 16,4 | 2,01 | 2 |
| 18У | 180 | 70 | 5,1 | 8,7 | 9 | 3,5 | 20,7 | 16,3 | 1090 | 121 | 7,24 | 69,8 | 86 | 17 | 2,04 | 1,94 |
| 18аУ | 180 | 74 | 5,1 | 9,3 | 9 | 3,5 | 22,2 | 17,4 | 1190 | 132 | 7,32 | 76,1 | 105 | 20 | 2,18 | 2,13 |
| 20У | 200 | 76 | 5,2 | 9 | 9,5 | 4 | 23,4 | 18,4 | 1520 | 152 | 8,07 | 87,8 | 113 | 20,5 | 2,2 | 2,07 |
| 22У | 220 | 82 | 5,4 | 9,5 | 10 | 4 | 26,7 | 21 | 2110 | 192 | 8,89 | 110 | 151 | 25,1 | 2,37 | 2,21 |
| 24У | 240 | 90 | 5,6 | 10 | 10,5 | 4 | 30,6 | 24 | 2900 | 242 | 9,73 | 139 | 208 | 31,6 | 2,6 | 2,42 |
| 27У | 270 | 95 | 6 | 10,5 | 11 | 4,5 | 35,2 | 27,7 | 4160 | 308 | 10,9 | 178 | 262 | 37,3 | 2,73 | 2,47 |
| 30У | 300 | 100 | 6,5 | 11 | 12 | 5 | 40,5 | 31,8 | 5810 | 387 | 12 | 224 | 327 | 43,6 | 2,84 | 2,52 |
| 33У | 330 | 105 | 7 | 11,7 | 13 | 5 | 46,5 | 36,5 | 7980 | 484 | 13,1 | 281 | 410 | 51,8 | 2,97 | 2,59 |
| 36У | 360 | 110 | 7,5 | 12,6 | 14 | 6 | 53,4 | 41,9 | 10820 | 601 | 14,2 | 350 | 513 | 61,7 | 3,1 | 2,68 |
| 40У | 400 | 115 | 8 | 13,5 | 15 | 6 | 61,5 | 48,3 | 15220 | 761 | 15,7 | 444 | 642 | 73,4 | 3,23 | 2,75 |
Таблица 2
Швеллеры с параллельными гранями полок
| Номер швеллера серии П | h | b | s | t | R | r | Площадь поперечного сечения F, см2 |
Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
| не более | Х-Х | Y-Y | ||||||||||||||
| мм | Ix, см4 | Wx, см3 | ix, см | Sx, см3 | Iy, см4 | Wy, см3 | iy, см | |||||||||
| 5П | 50 | 32 | 4,4 | 7 | 6 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 6 | 3,5 | 7,51 | 5,9 | 48,8 | 15 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
| 8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,3 | 13,9 | 3,31 | 1,24 | 1,38 |
| 10П | 100 | 46 | 4,5 | 7,6 | 7 | 4 | 10,9 | 8,59 | 175 | 34,9 | 3,99 | 20,5 | 22,6 | 7,37 | 1,44 | 1,53 |
| 12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,3 | 10,4 | 305 | 50,8 | 4,79 | 29,7 | 34,9 | 9,84 | 1,62 | 1,66 |
| 14П | 140 | 58 | 4,9 | 8,1 | 8 | 4,5 | 15,6 | 12,3 | 493 | 70,4 | 5,61 | 40,9 | 51,5 | 12,9 | 1,81 | 1,82 |
| 16П | 160 | 64 | 5 | 8,4 | 8,5 | 5 | 18,1 | 14,2 | 750 | 93,8 | 6,44 | 54,3 | 72,8 | 16,4 | 2 | 1,97 |
| 16аП | 160 | 68 | 5 | 9 | 8,5 | 5 | 19,5 | 15,3 | 827 | 103 | 6,51 | 59,5 | 90,5 | 19,6 | 2,15 | 2,19 |
| 18П | 180 | 70 | 5,1 | 8,7 | 9 | 5 | 20,7 | 16,3 | 1090 | 121 | 7,26 | 70 | 100 | 20,6 | 2,2 | 2,14 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 9 | 5 | 22,2 | 17,4 | 1200 | 133 | 7,34 | 76,3 | 123 | 24,3 | 2,35 | 2,36 |
| 20П | 200 | 76 | 5,2 | 9 | 9,5 | 5,5 | 23,4 | 18,4 | 1530 | 153 | 8,08 | 88 | 134 | 25,2 | 2,39 | 2,3 |
| 22П | 220 | 82 | 5,4 | 9,5 | 10 | 6 | 26,7 | 21 | 2120 | 193 | 8,9 | 111 | 178 | 31 | 2,58 | 2,47 |
| 24П | 240 | 90 | 5,6 | 10 | 10,5 | 6 | 30,6 | 24 | 2910 | 243 | 9,75 | 139 | 248 | 39,5 | 2,85 | 2,72 |
| 27П | 270 | 95 | 6 | 10,5 | 11 | 6,5 | 35,2 | 27,7 | 4180 | 310 | 10,9 | 178 | 314 | 46,7 | 2,99 | 2,78 |
| 30П | 300 | 100 | 6,5 | 11 | 12 | 7 | 40,5 | 31,8 | 5830 | 389 | 12 | 224 | 393 | 54,8 | 3,12 | 2,83 |
| 33П | 330 | 105 | 7 | 11,7 | 13 | 7,5 | 46,5 | 36,5 | 8010 | 486 | 13,1 | 281 | 491 | 64,6 | 3,25 | 2,9 |
| 36П | 360 | 110 | 7,5 | 12,6 | 14 | 8,5 | 53,4 | 41,9 | 10850 | 603 | 14,3 | 350 | 611 | 76,3 | 3,38 | 2,99 |
| 40П | 400 | 115 | 8 | 13,5 | 15 | 9 | 61,5 | 48,3 | 15260 | 763 | 15,8 | 445 | 760 | 89,9 | 3,51 | 3,05 |
Таблица 3
Швеллеры экономичные с параллельными гранями полок
| Номер швел- лера серии Э |
h | b | s | t | R | r | Площадь попереч- ного сечения F, см2 |
Масса 1 м, кг |
Справочные значения для осей | X0, см | ||||||
| не более | Х-Х | Y-Y | ||||||||||||||
| мм | Ix, см4 |
Wx, см3 | ix, см |
Sx, см3 | Iy, см4 |
Wy, см3 | iy, см |
|||||||||
| 5Э | 50 | 32 | 4,2 | 7 | 6,5 | 2,5 | 6,1 | 4,79 | 22,9 | 9,17 | 1,94 | 5,62 | 6,02 | 3,05 | 0,993 | 1,23 |
| 6,5Э | 65 | 36 | 4,2 | 7,2 | 6,5 | 2,5 | 7,41 | 5,82 | 48,9 | 15,05 | 2,57 | 9,02 | 9,42 | 4,13 | 1,127 | 1,32 |
| 8Э | 80 | 40 | 4,2 | 7,4 | 7,5 | 2,5 | 8,82 | 6,92 | 90 | 22,5 | 3,19 | 13,31 | 13,93 | 5,38 | 1,257 | 1,41 |
| 10Э | 100 | 46 | 4,2 | 7,6 | 9 | 3 | 10,79 | 8,47 | 175,9 | 35,17 | 4,04 | 20,55 | 22,68 | 7,47 | 1,45 | 1,56 |
| 12Э | 120 | 52 | 4,5 | 7,8 | 9,5 | 3 | 13,09 | 10,24 | 307 | 51,17 | 4,84 | 29,75 | 35,12 | 10,03 | 1,638 | 1,7 |
| 14Э | 140 | 58 | 4,6 | 8,1 | 10 | 3 | 15,41 | 12,15 | 495,7 | 70,81 | 5,67 | 40,96 | 51,76 | 13,13 | 1,833 | 1,86 |
| 16Э | 160 | 64 | 4,7 | 8,4 | 11 | 3,5 | 17,85 | 14,01 | 755,5 | 94,43 | 6,5 | 54,41 | 73,17 | 16,7 | 2,024 | 2,02 |
| 18Э | 180 | 70 | 4,8 | 8,7 | 11,5 | 3,5 | 20,4 | 16,01 | 1097,9 | 121,99 | 7,34 | 70,05 | 100,51 | 20,87 | 2,219 | 2,18 |
| 20Э | 200 | 76 | 4,9 | 9 | 12 | 4 | 23,02 | 18,07 | 1537,1 | 153,71 | 8,17 | 88,03 | 134,07 | 25,54 | 2,413 | 2,35 |
| 22Э | 220 | 82 | 5,1 | 9,5 | 13 | 4 | 26,36 | 20,69 | 2134,2 | 194,02 | 9 | 111 | 179,05 | 31,54 | 2,606 | 2,52 |
| 24Э | 240 | 90 | 5,3 | 10 | 13 | 4 | 30,19 | 23,69 | 2927 | 243,92 | 9,85 | 139,08 | 249,03 | 40,07 | 2,872 | 2,78 |
| 27Э | 270 | 95 | 5,8 | 10,5 | 13 | 4,5 | 34,87 | 27,37 | 4200,2 | 311,12 | 10,97 | 178,25 | 316,24 | 47,43 | 3,011 | 2,83 |
| 30Э | 300 | 100 | 6,3 | 11 | 13 | 5 | 39,94 | 31,35 | 5837,1 | 389,14 | 12,09 | 224 | 395,57 | 55,58 | 3,147 | 2,88 |
| 33Э | 330 | 105 | 6,9 | 11,7 | 13 | 5 | 46,15 | 36,14 | 8021,8 | 488,17 | 13,18 | 281,23 | 497,02 | 65,78 | 3,282 | 2,94 |
| 36Э | 360 | 110 | 7,4 | 12,6 | 14 | 6 | 52,9 | 41,53 | 10864,5 | 603,58 | 14,33 | 350,05 | 618,92 | 77,76 | 3,42 | 3,04 |
| 40Э | 400 | 115 | 7,9 | 13,5 | 15,5 | 6 | 61,11 | 47,97 | 15307,9 | 765,4 | 15,83 | 445,41 | 770,89 | 91,8 | 3,552 | 3,1 |
Таблица 4
Швеллеры легкой серии с параллельными гранями полок
| Номер швеллера серии Л | h | b | s | t | R | r | Площадь поперечного сечения F, см2 | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
| не более | Х-Х | Y-Y | ||||||||||||||
| мм | Ix, см4 | Wx, см3 | ix, см | Sx, см3 | Iy, см4 | Wy, см3 | iy, см | |||||||||
| 12Л | 120 | 30 | 3 | 4,8 | 7 | - | 6,39 | 5,02 | 135,26 | 22,54 | 4,6 | 13,43 | 5,02 | 2,24 | 0,89 | 0,76 |
| 14Л | 140 | 32 | 3,2 | 5,6 | 7 | - | 7,57 | 5,94 | 212,94 | 30,42 | 5,31 | 18,23 | 6,55 | 2,7 | 0,93 | 0,78 |
| 16Л | 160 | 35 | 3,4 | 5,3 | 8 | - | 9,04 | 7,1 | 331,96 | 41,49 | 6,06 | 24,84 | 9,23 | 3,46 | 1,01 | 0,83 |
| 18Л | 180 | 40 | 3,6 | 5,6 | 8 | - | 10,81 | 8,49 | 503,87 | 55,98 | 6,83 | 33,49 | 14,64 | 4,1 | 1,16 | 0,94 |
| 20Л | 200 | 45 | 3,8 | 6 | 9 | - | 12,89 | 10,12 | 748,17 | 74,82 | 7,62 | 44,59 | 22,37 | 6,51 | 1,32 | 1,06 |
| 22Л | 220 | 50 | 4 | 6,4 | 10 | - | 15,11 | 11,86 | 1070,97 | 97,36 | 8,42 | 57,82 | 32,85 | 8,61 | 1,47 | 1,19 |
| 24Л | 240 | 55 | 4,2 | 6,8 | 10 | - | 17,41 | 13,66 | 1476,39 | 123,03 | 9,21 | 72,9 | 46,25 | 11,04 | 1,63 | 1,31 |
| 27Л | 270 | 60 | 4,5 | 7,3 | 11 | - | 20,77 | 16,3 | 2218,16 | 164,31 | 10,33 | 97,48 | 65,1 | 14,17 | 1,77 | 1,4 |
| 30Л | 300 | 65 | 4,8 | 7,8 | 11 | - | 24,3 | 19,07 | 3186,74 | 212,45 | 11,45 | 126,24 | 89,08 | 17,84 | 1,91 | 1,51 |
Таблица 5
Швеллеры специальные
| Номер швел- лера серии С |
h | b | s | t | R | r | Уклон полок, % |
Площадь попереч- ного сечения F, см2 |
Масса 1 м, кг |
Справочные значения для осей | X0, см | |||||||
| не более | X-X | Y-Y | ||||||||||||||||
| мм | Ix, см4 | Wx, см3 | ix, см |
Iy, см4 |
Wy, см3 | iy, см | ||||||||||||
| 8С | 80 | 45 | 5,5 | 9 | 9 | 1,5 | 6 | 11,8 | 9,26 | 115,82 | 28,95 | 3,13 | 22,24 | 7,63 | 1,38 | 1,57 | ||
| 14С | 140 | 58 | 6 | 9,5 | 9,5 | 4,75 | - | 18,51 | 14,53 | 563,7 | 80,5 | 5,52 | 53,2 | 13,01 | 1,7 | 1,71 | ||
| 14Са | 140 | 60 | 8 | 9,5 | 9,5 | 5 | 10 | 21,3 | 16,72 | 609,1 | 87,01 | 5,35 | 61,02 | 14,09 | 1,69 | 1,67 | ||
| 16С | 160 | 63 | 6,5 | 10 | 10 | 5 | - | 21,95 | 17,53 | 866,2 | 108,3 | 6,28 | 73,3 | 16,3 | 1,83 | 1,8 | ||
| 16Са | 160 | 65 | 8,5 | 10 | 10 | 5 | - | 25,15 | 19,74 | 934,5 | 116,8 | 6,1 | 83,4 | 17,55 | 1,82 | 1,75 | ||
| 18С | 180 | 68 | 7 | 10,5 | 10,5 | 5,3 | - | 25,7 | 20,2 | 1272 | 141 | 7,04 | 98,5 | 20,1 | 1,96 | 1,88 | ||
| 18Са | 180 | 70 | 9 | 10,5 | 10,5 | 5,3 | - | 29,3 | 23 | 1370 | 152 | 6,84 | 111 | 21,3 | 1,95 | 1,84 | ||
| 18Сб | 180 | 100 | 8 | 10,5 | 10,5 | 5 | 6 | 34,04 | 26,72 | 1791,01 | 199 | 7,25 | 305,48 | 43,58 | 3 | 2,99 | ||
| 20С | 200 | 73 | 7 | 11 | 11 | 5,5 | 10 | 28,83 | 22,63 | 1780,37 | 178,04 | 7,86 | 128,04 | 24,19 | 2,11 | 2,02 | ||
| 20Са | 200 | 75 | 9 | 11 | 11 | 5,5 | 10 | 32,83 | 25,77 | 1913,71 | 191,37 | 7,64 | 143,63 | 25,88 | 2,09 | 1,95 | ||
| 20Сб | 200 | 100 | 8 | 11 | 11 | 5,5 | 6 | 36,58 | 28,71 | 2360,88 | 236,09 | 8,03 | 327,23 | 46,3 | 2,99 | 2,93 | ||
| 24С | 240 | 85 | 9,5 | 14 | 14 | 7 | - | 44,46 | 34,9 | 3841,35 | 320,11 | 9,29 | 268,89 | 43,7 | 2,46 | 2,35 | ||
| 26С | 260 | 65 | 10 | 16 | 15 | 3 | - | 44,09 | 34,61 | 4088 | 314,5 | 9,63 | 1115,6 | 171,6 | 5,03 | 3,91 | ||
| 26Са | 260 | 90 | 10 | 15 | 15 | 7,5 | 8 | 50,6 | 39,72 | 5130,83 | 394,68 | 10,07 | 343,15 | 52,62 | 2,6 | 2,48 | ||
| 30С | 300 | 85 | 7,5 | 13,5 | 13,5 | 7 | 10 | 43,88 | 34,44 | 6045,43 | 403,03 | 11,74 | 260,74 | 41,41 | 2,44 | 2,2 | ||
| 30Са | 300 | 87 | 9,5 | 13,5 | 13,5 | 7 | 10 | 49,88 | 39,15 | 6495,43 | 433,03 | 11,41 | 288,78 | 43,93 | 2,41 | 2,13 | ||
| 30Сб | 300 | 89 | 11,5 | 13,5 | 13,5 | 7 | 10 | 55,88 | 43,86 | 6945,43 | 463,03 | 11,15 | 315,35 | 46,29 | 2,38 | 2,09 | ||
2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле неконтролируют.
2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.
2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %. По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.
2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше № 20-3,5 мм. Притупление внешних углов не контролируют.
2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем - длиной свыше 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5 % массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 5 % массы партии;
- немерной длины;
- ограниченной длины в пределах немерной.
Рисунок 3
Таблица 6
Предельные отклонения параметров
| Параметр | Интервал значений параметра | Предельное отклонение |
| Высота h | До 80 включ. | ±1,5 |
| Св. 80 » 200 » | ±2,0 | |
| » 200 » 400 » | ±3,0 | |
| Ширина полки b | До 40 включ. | ±1,5 |
| Св. 40 » 89 » | ±2,0 | |
| » 89 | ±3,0 | |
| Толщина полки t | До 10 включ. | -0,5 |
| Св. 10 » 11 » | -0,8 | |
| » 11 | -1 | |
| Толщина стенки s | До 5,1 включ. | ±0,5 |
| Св. 5,1 » 6,0 » | ±0,6 | |
| » 6,0 | ±0,7 | |
| Перекос полки Δ при ширине полки b, не более | До 95 включ. | 1 |
| Св. 95 | 0,015b | |
| Прогиб стенки f по высоте h сечения профиля, не более | До 100 включ. | 0,5 |
| Св. 100 » 200 » | 1 | |
| » 200 » 400 » | 1,5 |
|
Примечания 1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15s. 2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют. 3 Перекос полки Δ и прогиб стенки f швеллера измеряют, как показано на рисунке 3. |
2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:
при длине от 2 до 8 м включ. - до +40 мм;
» » св. 8 м - до +[40 + 5(l - 8)] мм, но не более 100 мм,
где l - длина швеллера, м.
2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.
Длина отдельного швеллера - это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины; по соглашению изготовителя с потребителем - до 0,15 % длины.
2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.
Отклонение от массы - это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1-5.
При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.
2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки - у торца профиля.
