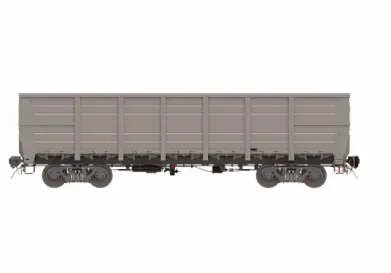

Прочность, долговечность и безопасность грузового полувагона определяются его главной несущей конструкцией — рамой. Это своеобразный позвоночник вагона, который принимает на себя колоссальные статические и динамические нагрузки: от веса угля, руды или контейнеров до ударных воздействий при маневрах и ударов о тормозные башмаки. Процесс создания рамы — это высокотехнологичная цепочка операций, где точность и соблюдение технологии на каждом этапе являются обязательным условием. От качества изготовления рамы напрямую зависит надежность всего вагона и, в конечном счете, рентабельность производства полувагонов. В этой статье мы детально разберем ключевые стадии создания этого узла: резку и подготовку металла, гибку, сборку и финальную сварку.
Подготовительный этап: резка и обработка металла
Рама современного полувагона — это сварная конструкция, в основном из низколегированных конструкционных сталей (например, марки 09Г2С), обладающих высокой прочностью и хорошей свариваемостью. Работы начинаются с раскроя листового и сортового металлопроката.
1. Резка. Сегодня это высокоточная операция, выполняемая на станках с числовым программным управлением (ЧПУ). Применяется:
-
Плазменная резка: для листового металла сложного контура (косынки, диафрагмы, элементы усиления).
-
Газовая (кислородная) резка: для толстолистового металла и балок.
-
Лазерная резка: обеспечивает максимальную точность и качество кромки при работе с листами средней толщины.
Преимущество ЧПУ — абсолютное соответствие деталей проектным чертежам и минимальные допуски, что критически важно для последующей сборки.
2. Зачистка кромок и подготовка под сварку. После резки кромки деталей, которые будут свариваться, зачищаются от окалины и грата. Часто выполняется механическая обработка кромок (строжка) для создания заданной формы сварочной разделки (V-образной, X-образной), что обеспечивает глубокий провар шва.
Формообразование: гибка толстостенных балок
Главные продольные силовые элементы рамы — это хребтовая и лонжеронные балки, часто имеющие сложный коробчатый профиль. Для их создания используются мощные листогибочные прессы (также с ЧПУ).
-
Технология. Стальной лист заданной толщины (до 10-12 мм и более) последовательно позиционируется под гибочной балкой пресса. Программа управляет глубиной хода пуансона, формируя несколько гибов под строго заданными углами до получения закрытого коробчатого или С-образного сечения.
-
Контроль. После гибки производится контроль геометрии профиля и углов. Любое отклонение может привести к сложностям при сборке и возникновению внутренних напряжений.
Сборочные операции: создание «скелета» рамы
На этом этапе отдельные детали превращаются в единую конструкцию. Сборка происходит на больших, идеально ровных сборочных стендах или платформах.
1. Установка и фиксация главных балок. Хребтовая балка (самая мощная, проходящая по центру) и боковые лонжероны выставляются по координатам и жестко фиксируются с помощью прихваток, кондукторов и гидравлических зажимов. Это гарантирует их взаимное параллельное расположение и соблюдение геометрии базы рамы.
2. Монтаж поперечных балок (швеллеров). Поперечные балки, которые придают раме пространственную жесткость и служат опорой для пола кузова, устанавливаются между лонжеронами и прихватываются.
3. Установка вспомогательных элементов. Монтируются кронштейны для крепления автосцепок, упоры для тележек, элементы крепления тормозной рычажной передачи и другие детали.
Вся сборка ведется под постоянным контролем геометрии с помощью лазерных измерительных систем и теодолитов.
Финальный и ответственный этап: сварка несущих соединений
Сварка — это процесс, который превращает набор деталей в монолитную несущую конструкцию. От ее качества на 90% зависит прочность рамы.
1. Технологии сварки. В производстве полувагонов применяют:
-
Автоматическая и механизированная сварка под флюсом. Это основной метод для выполнения длинных прямых швов большой протяженности (соединение поясов балок со стенками). Обеспечивает высочайшую производительность, глубину провара и стабильное качество.
-
Полуавтоматическая сварка в среде защитных газов (MAG/CO₂). Применяется для монтажа косынок, диафрагм, приварки кронштейнов и в местах, где сложно подвести автоматику.
2. Последовательность наложения швов. Сварка ведется по строгому технологическому маршруту, чтобы минимизировать сварочные деформации. Часто используется принцип симметричного наложения швов от центра к краям.
3. Контроль качества. Каждый сварной шов, особенно на главных силовых элементах, подвергается неразрушающему контролю (НК):
-
Визуальный и измерительный контроль (ВИК).
-
Ультразвуковой контроль (УЗК) для выявления внутренних дефектов (непроваров, пор, трещин).
-
Капиллярный контроль (цветная дефектоскопия) для обнаружения поверхностных трещин.
После завершения сварки и контроля готовая рама передается на следующий участок для монтажа торцевых стенок, бортов и окончательной сборки полувагона.
Заключение
Изготовление рамы — это основа основ в производстве полувагонов. Этот процесс сочетает в себе мощность тяжелого машиностроения (гибка, сборка) и высокую точность современных технологий (лазерная и плазменная резка, автоматическая сварка). Только комплексный подход на каждом этапе позволяет создать конструкцию, способную десятилетиями выдерживать экстремальные условия работы на железной дороге.
