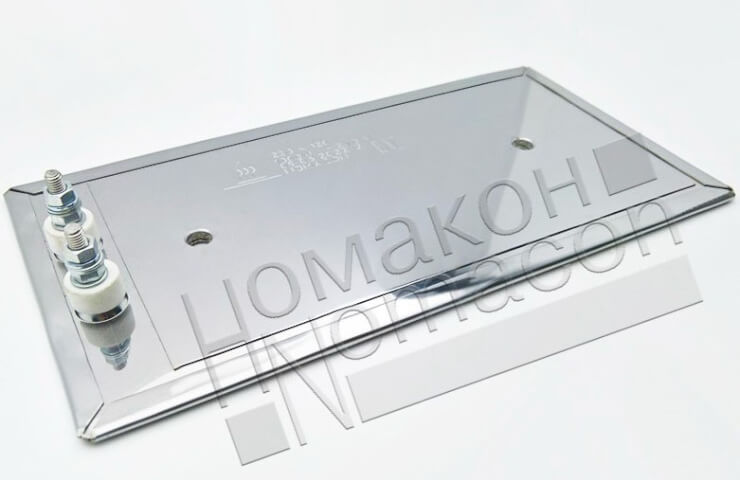

Плоские миканитовые нагреватели в промышленности: как теплотехнический расчет влияет на ресурс, точность и энергоэффективность оборудования

Плоские миканитовые нагреватели в промышленности: как теплотехнический расчет влияет на ресурс, точность и энергоэффективность оборудования

В промышленном оборудовании система нагрева давно перестала быть второстепенным узлом. Для многих технологических процессов именно она определяет стабильность выпуска, качество готовой продукции и предсказуемость работы всей линии. Особенно это заметно в тех случаях, когда требуется контактный нагрев с ограниченной площадью установки и высокой равномерностью температуры — например, в упаковочных машинах, пресс-формах, экструзионных узлах, сварочных плитах и термоножах. В таких задачах широко применяются плоские миканитовые нагреватели.

На первый взгляд может показаться, что эффективность нагревателя определяется его мощностью и способностью быстро выйти на заданную температуру. Однако для реальной промышленной эксплуатации этого недостаточно. Инженерная ценность нагревательного элемента заключается в другом: в способности стабильно формировать необходимый тепловой поток, компенсировать потери, не создавать локальных перегревов и сохранять рабочие характеристики на протяжении длительного срока службы.

Именно поэтому корректный выбор и проектирование плоского миканитового нагревателя требуют не только знания электрических параметров, но и понимания физики теплопередачи, особенностей механического монтажа, свойств контактирующих материалов и логики работы системы автоматического регулирования.

Нагреватель как элемент тепловой системы, а не как автономный источник температуры

Одна из ключевых ошибок при подборе промышленного нагревателя — попытка оценивать его изолированно от оборудования. В реальной машине нагревательный элемент всегда работает внутри сложной тепловой системы, где температура является лишь внешним проявлением энергетического баланса.

Тепло, вырабатываемое нагревателем, одновременно расходуется по нескольким направлениям. Часть энергии идет на нагрев металлической массы узла, часть передается технологическому материалу, часть теряется в окружающую среду через открытые поверхности, крепеж, опорные детали и соседние элементы конструкции. Дополнительно на тепловой режим влияют цикличность процесса, режимы разгона и остановки, изменение производительности, наличие внешнего охлаждения и работа контуров автоматического управления.

С инженерной точки зрения задача нагревателя состоит не в том, чтобы просто создать высокую температуру, а в том, чтобы обеспечить устойчивый и контролируемый тепловой поток в конкретной зоне оборудования. Если это не учитывать, даже мощный нагревательный элемент может работать неэффективно: перегреваться сам, но при этом не обеспечивать нужной стабильности технологической поверхности.

Почему номинальная мощность не является достаточным критерием выбора

В прикладной практике нередко сравнивают нагреватели по одному параметру — установленной мощности. Такой подход удобен, но в большинстве случаев он слишком упрощает задачу.

Два плоских миканитовых нагревателя одинаковых размеров и одинаковой мощности могут заметно различаться по реальной эффективности. Причина в том, что тепловой результат определяется не только количеством потребляемой электроэнергии, но и тем, как именно эта энергия преобразуется и передается в рабочий узел.

Решающую роль играют следующие факторы:

• конфигурация нагревательной спирали и равномерность ее распределения по площади;
• толщина, плотность и качество миканитовой изоляции;
• степень прессования внутренних слоев;
• материал наружной оболочки и его теплопроводность;
• точность прилегания нагревателя к поверхности;
• качество механического контакта по всей рабочей площади.

Если конструкция выполнена недостаточно точно, часть энергии начинает расходоваться на внутренний перегрев элемента, а не на полезный нагрев оборудования. В результате фактическая эффективность снижается, возрастает инерционность системы, а срок службы изделия сокращается. Поэтому в профессиональной среде оценивают не только электрическую мощность, но и способность нагревателя передавать максимум энергии в рабочую поверхность с минимальными потерями.

Контактное тепловое сопротивление — один из главных скрытых факторов

При анализе работы плоских нагревателей особое значение имеет контактное тепловое сопротивление. Этот параметр часто недооценивают, хотя именно он во многих случаях определяет разницу между расчетной и фактической температурой узла.

Даже если две металлические поверхности кажутся визуально ровными, на микроскопическом уровне они соприкасаются не по всей площади. Между ними остаются неровности, зазоры и воздушные включения. Поскольку воздух обладает крайне низкой теплопроводностью, такие участки становятся барьером для эффективной передачи тепла.

Рост контактного теплового сопротивления приводит к целому ряду последствий:

• снижается плотность теплового потока в рабочую деталь;
• увеличивается температура внутри самого нагревателя;
• система дольше выходит на режим;
• появляются локальные температурные перепады;
• возрастает вероятность деградации изоляции и спирали.

Именно поэтому геометрическая точность, качество прижима и правильная подготовка посадочной поверхности являются не менее важными, чем выбор электрических характеристик. В некоторых случаях отклонения в доли миллиметра оказывают большее влияние на эксплуатационный результат, чем разница в десятки ватт мощности.

Удельная мощность: граница между быстрым нагревом и ускоренным старением

Удельная мощность — один из основных параметров, по которым оценивается нагрузка на плоский миканитовый нагреватель. Она показывает, сколько ватт приходится на единицу площади рабочей поверхности, и напрямую связана с интенсивностью нагрева.

Повышение удельной мощности действительно позволяет сократить время выхода на рабочую температуру. Но этот эффект имеет свою цену. Чем выше тепловая нагрузка на единицу площади, тем выше вероятность локального перегрева, тем жестче требования к качеству контакта и тем сильнее термическое воздействие на внутренние материалы конструкции.

При избыточной удельной мощности могут возникать следующие проблемы:

• ускоренное старение миканитовой изоляции;
• повышение температуры спирали выше оптимального диапазона;
• рост внутренних термических напряжений;
• потеря стабильности распределения температуры по поверхности;
• уменьшение общего срока службы изделия.

Поэтому грамотный инженерный подбор не сводится к принципу «чем мощнее, тем лучше». Наоборот, задача состоит в поиске оптимального режима, при котором обеспечивается достаточная скорость нагрева без выхода конструкции за пределы ее долговременной тепловой надежности.

Неравномерность температурного поля и ее влияние на технологический процесс

Во многих производственных задачах критична не столько максимальная температура, сколько ее однородность по рабочей зоне. Например, в термоножах и сварочных плитах локальное переохлаждение может приводить к неполному формированию шва, а локальный перегрев — к повреждению или деформации материала. В пресс-формах неравномерность температуры влияет на качество формования, повторяемость цикла и стабильность размеров изделия.

Температурное поле зависит от большого числа факторов:

• распределения спирали внутри нагревателя;
• различий в толщине и массе нагреваемой детали;
• наличия отверстий, вырезов и зон ослабления;
• расположения крепежа;
• соседства с охлаждаемыми или массивными узлами;
• места установки датчика температуры.

Особенно важно понимать, что датчик показывает температуру только в своей локальной точке. Если его положение выбрано неудачно, система управления может поддерживать корректное значение на контроллере, но при этом рабочая поверхность будет иметь существенные отклонения в других зонах. Поэтому профессиональное проектирование требует анализа не только мощности, но и полного распределения теплового поля в сборке.

Крепеж, отверстия и вырезы как элементы, изменяющие тепловую картину

Любое нарушение сплошности конструкции — технологическое отверстие, вырез, прорезь или крепежный элемент — влияет на движение тепла внутри узла. Это особенно заметно в компактных плоских нагревателях, где площадь ограничена, а тепловые потоки концентрированы.

Крепежные элементы могут выполнять роль локальных теплоотводов. Отверстия и вырезы изменяют плотность размещения спирали и нарушают симметрию температурного поля. Если эти особенности не учтены в конструкции, рабочая поверхность нагревается неравномерно, а система регулирования начинает работать с повышенной нагрузкой.

По этой причине в инженерной практике проектирование нагревателя всегда должно вестись вместе с анализом всей геометрии узла. В ряде случаев требуется перераспределение нагревательной спирали, изменение локальной мощности по площади или пересмотр мест установки крепежа и датчиков. Именно такие решения позволяют получить предсказуемую температуру не на бумаге, а в реальной машине.

Значение тепловой инерции в циклических и переменных режимах работы

Для многих видов оборудования важен не только установившийся режим, но и поведение системы при переходных процессах: запуске, ускорении цикла, кратковременной остановке, изменении нагрузки. Здесь на первый план выходит тепловая инерция.

Если нагреваемый узел имеет большую массу, а нагреватель подобран без учета переходных режимов, система может слишком медленно реагировать на команды автоматики. В результате появляются перерегулирование, колебания температуры, избыточное энергопотребление и нестабильность технологического качества.

С другой стороны, слишком «агрессивная» система с высокой локальной мощностью и низкой тепловой инерцией может быстро выходить на режим, но при этом создавать опасные температурные пики. Поэтому при расчете необходимо учитывать не только рабочую температуру как таковую, но и динамику всей тепловой системы: сколько времени требуется на прогрев, как быстро меняется температура при изменении нагрузки и как на эти процессы реагирует автоматика.

Почему индивидуальное проектирование эффективнее типового решения

Универсальный нагреватель удобен с точки зрения складской логистики, но редко бывает оптимален для конкретного технологического узла. В промышленности даже близкие по назначению машины часто отличаются толщиной плит, материалом корпуса, схемой крепления, расположением датчиков и характером теплопотерь.

Индивидуальное проектирование позволяет согласовать между собой несколько критически важных параметров:

• форму изделия;
• рабочую площадь;
• расположение отверстий и вырезов;
• схему размещения спирали;
• тип подключения;
• расчетную мощность и удельную нагрузку;
• зоны компенсации локального теплоотвода.

Именно за счет такой адаптации нагреватель перестает быть «универсальным источником тепла» и становится частью конкретной инженерной системы. Это дает более равномерный нагрев, лучшую повторяемость процесса, снижение энергопотерь и более длительный срок службы.

Инженерное моделирование как стандарт современной разработки

Современное проектирование промышленных нагревателей все чаще опирается на моделирование температурных полей и тепловых потоков. Такой подход позволяет заранее оценить поведение конструкции в реальных условиях, а не выявлять слабые места уже после установки на оборудование.

При инженерном анализе обычно рассматриваются:

• распределение температуры по всей поверхности узла;
• зоны максимального и минимального теплоотвода;
• влияние материала и массы нагреваемой детали;
• контактное сопротивление между элементами;
• термические деформации и тепловое расширение;
• режимы регулирования и положение датчиков.

Это особенно важно для оборудования, где цена температурной ошибки высока: в экструзии, термосварке, формовании, упаковке и точных технологических операциях. Моделирование позволяет не только подобрать мощность, но и определить рациональную компоновку всей системы нагрева еще до изготовления изделия.

Заключение

Плоские миканитовые нагреватели остаются эффективным решением для задач промышленного контактного нагрева, где требуются компактность, высокая плотность размещения, точность температурного режима и возможность изготовления по индивидуальной геометрии. Однако их реальная надежность и эффективность определяются не формальным значением мощности, а качеством инженерной проработки всей тепловой системы.

Ключевыми факторами становятся расчет теплового баланса, выбор удельной мощности, минимизация контактного сопротивления, учет крепежа и геометрических особенностей узла, а также анализ переходных режимов работы. Только при таком подходе нагревательный элемент способен обеспечить не просто достижение заданной температуры, а устойчивую, экономичную и долговечную работу оборудования.

Именно поэтому современный плоский миканитовый нагреватель следует рассматривать не как стандартный комплектующий элемент, а как результат комплексного инженерного решения, в котором точность конструкции, свойства материалов и теплотехнический расчет напрямую определяют производственную эффективность.
