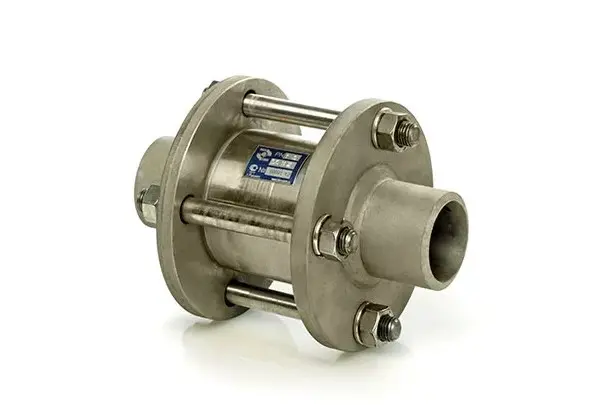

Безаварийная работа промышленных трубопроводов требует применения специализированной арматуры. Одним из ключевых защитных устройств является клапан обратный трубопроводный. Его основная функция — пропускать поток рабочей среды только в одном направлении. Это предотвращает обратное движение жидкости или газа, которое может привести к аварии.
Принцип работы и назначение устройства
Принцип действия этого устройства основан на автоматическом срабатывании. Под давлением потока затвор (золотник, тарелка или шар) открывается, позволяя среде свободно проходить. Как только давление падает или возникает обратный поток, затвор под действием собственного веса или возвратной пружины захлопывается. Следовательно, он блокирует проходное сечение трубопровода.
Клапан обратный трубопроводный решает несколько критически важных задач. Прежде всего, он защищает насосное оборудование от работы в обратную сторону, что предотвращает его поломку. Кроме того, он не допускает смешивания разных сред из параллельных линий. Поэтому его установка необходима для обеспечения безопасности и стабильности технологического процесса.
Конструктивные разновидности и их применение
Конструкция трубопроводного обратного клапана может различаться в зависимости от условий эксплуатации. Выделяют два основных типа: подъемные и поворотные. В подъемных моделях затвор перемещается вертикально, а в поворотных — откидывается вокруг оси. Также существуют шаровые и межфланцевые модели, которые отличаются компактностью.
Выбор конкретного типа зависит от параметров системы. Поворотные клапаны хорошо подходят для систем с низкой скоростью потока и большим диаметром труб. Подъемные модели, оснащенные пружиной, эффективны в любом положении и на трубопроводах с пульсирующим потоком. Межфланцевые обратные клапаны часто монтируют на участках с ограниченным пространством.
Ключевые аспекты монтажа и обслуживания
Правильная установка напрямую влияет на работоспособность устройства. Монтаж выполняют на горизонтальных или вертикальных участках трубопровода с учетом направления потока. Оно всегда указывается стрелкой на корпусе клапана. Перед ним, как правило, устанавливают фильтр для защиты седла и затвора от абразивных частиц.
Обслуживание заключается в периодической проверке работоспособности. Для этого необходимо убедиться в отсутствии посторонних шумов, вибрации и течей через уплотнения. В случае загрязнения внутренние компоненты требуют очистки. Таким образом, регулярный осмотр гарантирует долгий срок службы и надежную защиту системы.
Обратный клапан является незаменимым элементом промышленной трубопроводной арматуры. Он обеспечивает безопасность, защищает дорогостоящее оборудование и поддерживает стабильность работы всей магистрали.
