Закладные детали для фундаментов — это тот скрытый элемент, от которого зависит, выдержит ли фундамент проектную нагрузку и не пойдёт ли трещина по бетону через год.
Ошибки при приёмке часто обнаруживаются уже после бетонирования, когда исправление стоит колоссальных денег.
Ниже — пять практических правил, которые помогут строительному контролю и подрядчику не пропустить критичные дефекты.

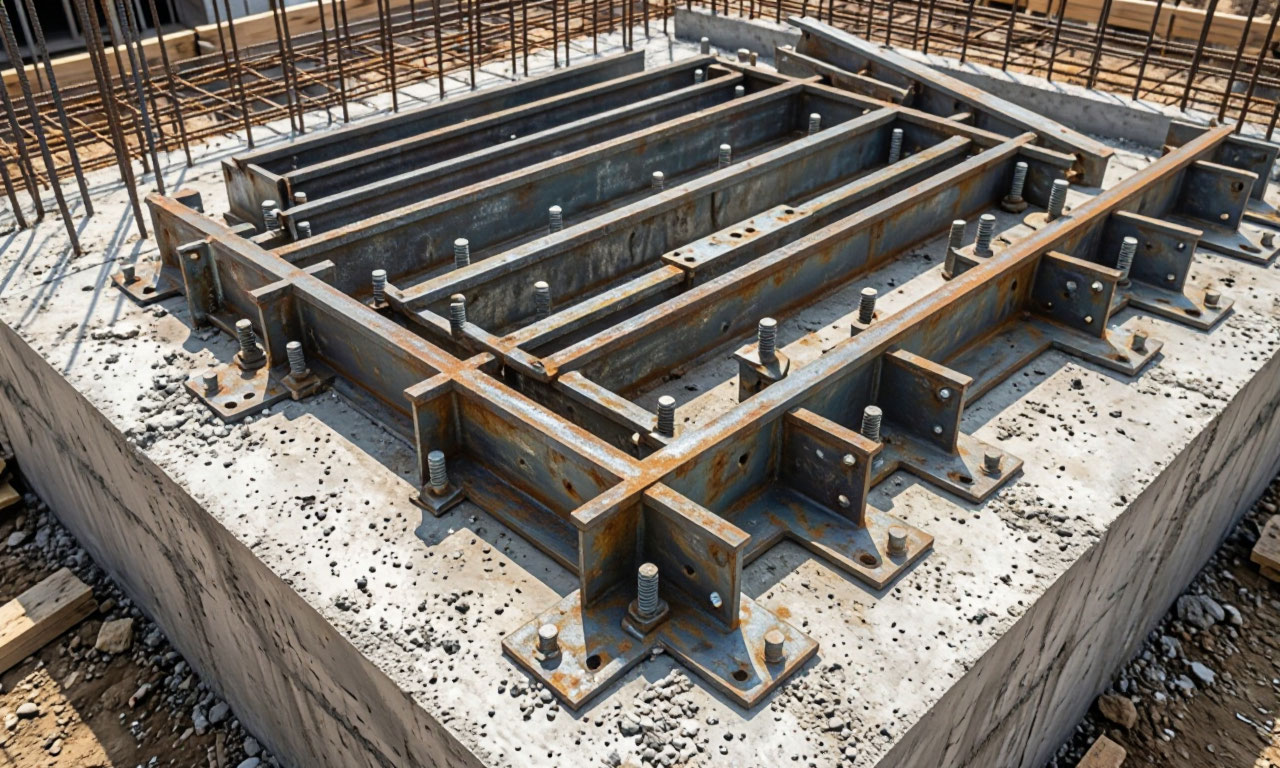

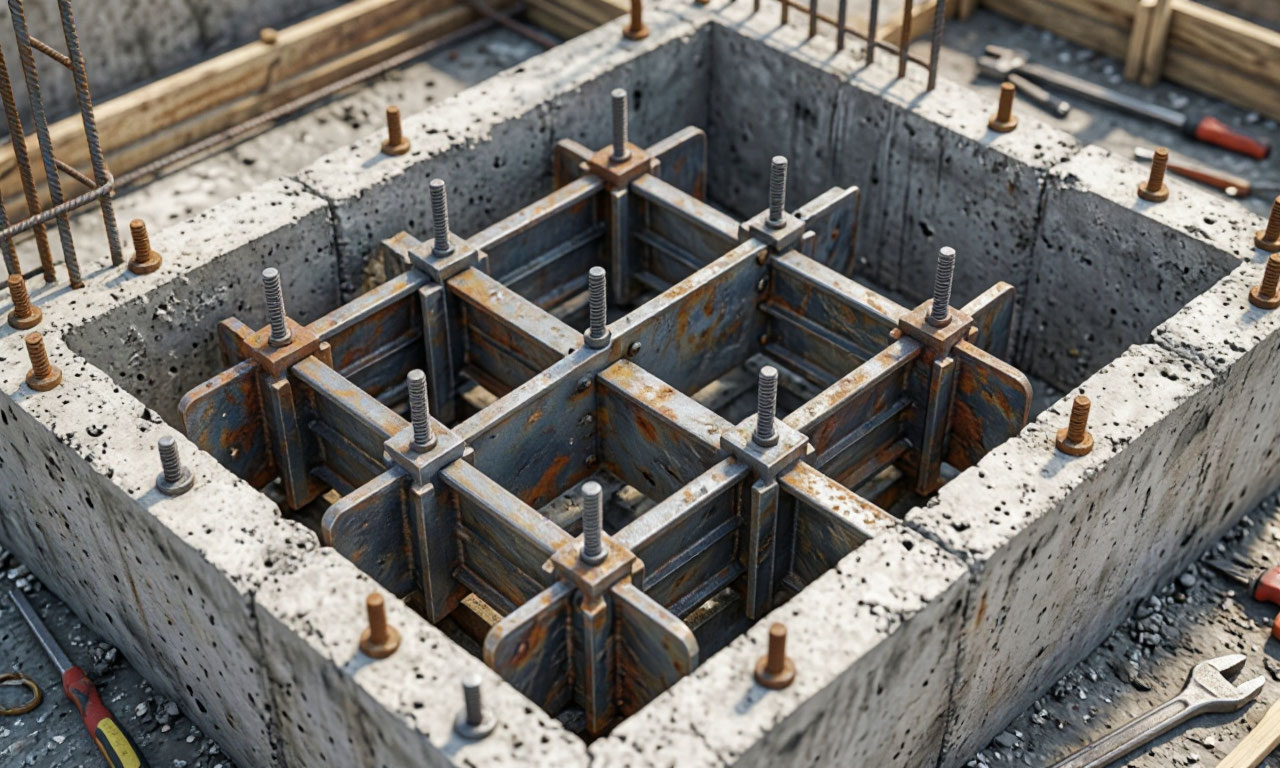

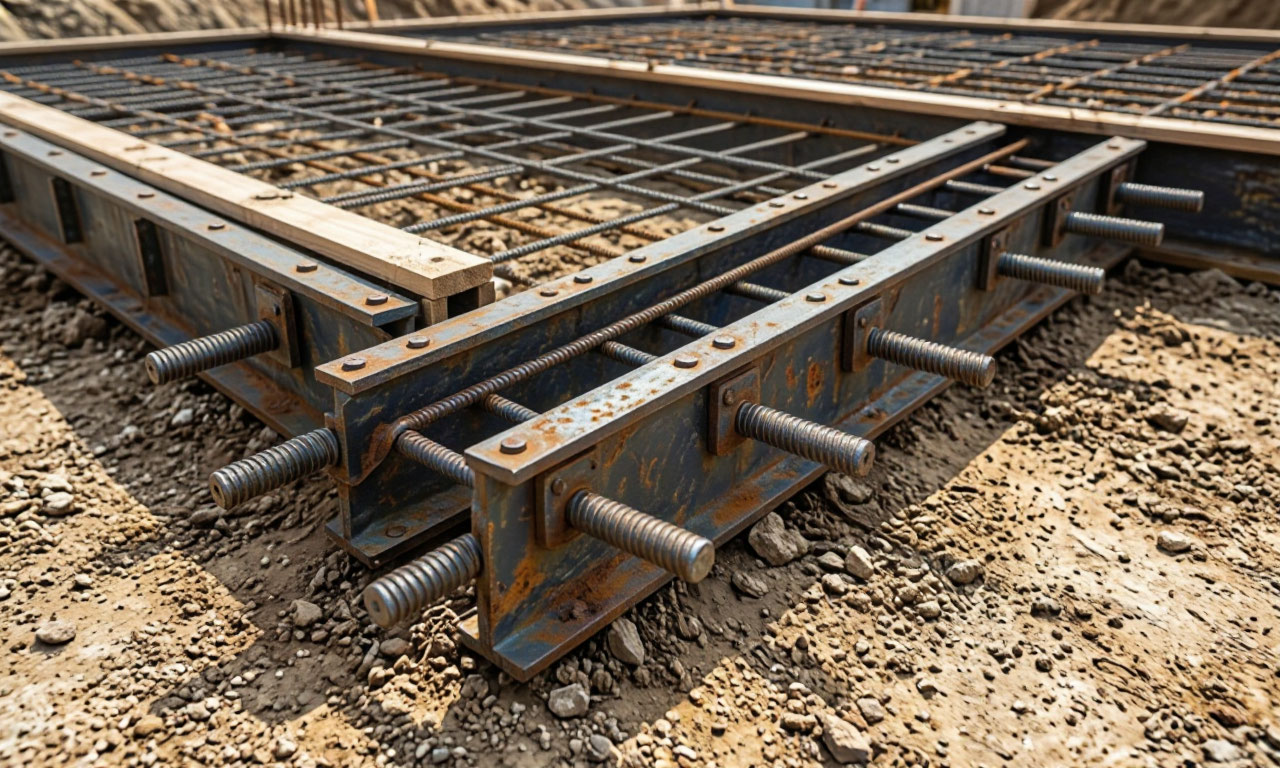

Закладные детали фундаментов — это анкерные болты, пластины, гильзы и соединительные элементы, которые передают нагрузку от надземных конструкций на бетонное основание.
Их приёмка на объекте регулируется СП 70.13330.2012, ГОСТ 10922 и проектной документацией.
Нарушение хотя бы одного из правил ниже приводит к тому, что деталь либо не выдержит расчётную нагрузку, либо не обеспечит требуемую долговечность.
Разберём каждое правило с практической точки зрения.
Правило 1. Проверяйте документы о качестве до начала осмотра
Первое, с чего начинается любая приёмка — это паспорт или сертификат завода-изготовителя.
Арматурные и закладные изделия должны поступать на объект с документом о качестве, в котором указаны марка стали, класс и диаметр анкерных стержней, тип и результаты сварки. Без этих данных невозможно подтвердить, что деталь соответствует проекту марки КЖ.
Если документ отсутствует или данные неполные, деталь нельзя использовать без лабораторных испытаний.
В паспорте должны быть отражены результаты механических испытаний сварных соединений, а для закладных изделий — данные о марке стали плоских элементов. Особое внимание уделите партии: партия готовых сварных закладных изделий должна состоять из изделий одного типоразмера, изготовленных по единой технологии одним сварщиком.
Смешивание партий от разных сварщиков — частая ошибка поставщиков, которая усложняет выборочный контроль и делает его результаты нерепрезентативными.
Правило 2. Проводите 100% визуальный осмотр каждой детали
Визуальный осмотр — не формальность, а обязательная процедура.
При контроле перед бетонированием состояния закладных изделий и сварных соединений визуально проверяют каждое изделие на предмет отсутствия ржавчины, инея, наледи, загрязнения бетоном, окалины и следов масла. Особое внимание — отслаивающейся ржавчине и сплошной поверхностной коррозии.
На элементах арматурных и закладных изделий не должно быть отслаивающейся ржавчины и окалины, следов масла и других загрязнений. Если толщина продуктов коррозии превышает 300 мкм, требуется механическая очистка или обработка модификаторами ржавчины на щелочной основе. Следы масла особенно опасны: они снижают сцепление бетона с металлом и могут стать причиной коррозии под защитным слоем.
Визуально проверяйте все сварные соединения на наличие непровара. Для соединений, выполненных контактной сваркой, проверяйте наличие грата; для крестообразных соединений — относительную осадку. Даже если внешне шов выглядит ровным, отсутствие грата указывает на нарушение режима сварки.
Правило 3. Контролируйте геометрические размеры выборочно, но правильно
Выборочный контроль размеров — баланс между трудозатратами и достоверностью. Число изделий, отбираемых из партии для визуального осмотра и измерений, должно быть не менее 3 штук. Выборка производится методом случайного отбора, без преднамеренного отбора изделий по какому-либо признаку.
В каждом отобранном закладном изделии проверяют: марку стали плоских элементов и класс анкерных стержней, отклонение от плоскостности лицевых поверхностей, линейные размеры плоских элементов, размещение и длину анкерных стержней, расстояние между наружными плоскостями в изделиях закрытого типа, состояние кромок и размер углов между плоскими элементами и анкерными стержнями.
Измерения проводятся по ГОСТ 26433.1.
Отклонение от плоскостности — критичный параметр для фундаментных пластин: если лицевая поверхность «гуляет», при монтаже надземных конструкций возникнут зазоры, которые придётся компенсировать подкладками, а это меняет расчётную схему передачи нагрузки.
Правило 4. Фиксируйте результаты и оформляйте акт скрытых работ до бетонирования
Приёмка закладных деталей — это не разовый осмотр, а документированная процедура. Результаты визуального осмотра и измерений должны быть оформлены актом. Приёмка армирования и закладных деталей до получения результатов оценки качества сварных или механических соединений не разрешается.
Выполненные партии арматурных, закладных и соединительных изделий после приёмочного контроля качества сварных соединений должны оформляться актами скрытых работ, являющимися разрешением на бетонирование, с обязательным приложением протоколов по визуальному, инструментальному и ультразвуковому контролю. Это означает, что до подписания акта скрытых работ бетонирование фундамента начинать запрещено.
В перечень документов по контролю качества входят протоколы механических испытаний контрольных образцов, результаты визуально-измерительного контроля сборности и совместимости пластин закладных изделий, результаты неразрушающих испытаний ультразвуковой дефектоскопией. Если хотя бы один документ отсутствует, приёмка не считается завершённой.
Правило 5. Не пропускайте антикоррозионную защиту и защитный слой бетона
Закладные детали фундаментов работают в условиях постоянного контакта с грунтовой влагой, поэтому антикоррозионное покрытие — не опция, а необходимость.
При контроле качества антикоррозионных покрытий выборочно проверяют сварные соединения и участки закладных изделий во всех местах, где при монтаже и сварке могло быть нарушено заводское покрытие.
Убедитесь, что перед нанесением покрытия защищаемые поверхности очищены от остатков сварочного шлака, брызг металла, жиров и других загрязнений.
Второй критичный момент — толщина защитного слоя бетона. Отклонения от проектной толщины защитного слоя не должны превышать значений, указанных в СП 70.13330.2012 (таблица 5.10).
Слишком тонкий защитный слой приведёт к коррозии закладной детали, слишком толстый — снизит эффективную высоту сечения и несущую способность конструкции.
Сравнительная таблица: параметры контроля закладных деталей
| Параметр контроля | Объём контроля | Метод | Нормативное требование |
|---|---|---|---|
| Документ о качестве | 100% партии | Документарный | Наличие паспорта/сертификата с полными данными |
| Визуальный осмотр поверхности | 100% изделий | Визуальный | Отсутствие ржавчины, масла, окалины, загрязнений |
| Геометрические размеры | Не менее 3 шт. из партии | Измерительный по ГОСТ 26433.1 | Соответствие проекту марки КЖ |
| Сварные соединения | Все стыковые; не менее 5 точечных | Визуальный, ультразвуковой | Отсутствие непровара, наличие грата |
| Толщина защитного слоя | Выборочно | Измерительный | Отклонения не более таблицы 5.10 СП 70.13330 |
Специалисты металлургической компании Буран считают, что системный подход к приёмке и хранению закладных деталей позволяет сократить количество дефектов на объекте и избежать дорогостоящего ремонта после бетонирования.
FAQ: частые вопросы о приёмке закладных деталей
- Что делать, если паспорт на закладные детали отсутствует? Без документа о качестве детали нельзя использовать. Необходимо провести лабораторные испытания для подтверждения марки стали и класса арматуры .
- Сколько изделий нужно отбирать для контроля размеров? Не менее 3 штук из партии, методом случайного отбора .
- Можно ли начинать бетонирование до оформления акта скрытых работ? Нет. Акт скрытых работ является разрешением на бетонирование .
- Какая ржавчина допустима на поверхности закладных деталей? Лёгкий налёт, который удаляется протиркой, допустим. Отслаивающаяся ржавчина и толщина продуктов коррозии более 300 мкм — дефект, требующий удаления .
- Что проверяется в сварных соединениях визуально? Наличие непровара, грата для контактной сварки, относительная осадка для крестообразных соединений .
- Кто должен участвовать в приёмке? Служба контроля предприятия-изготовителя или строительно-монтажной организации, представители заказчика и подрядчика .

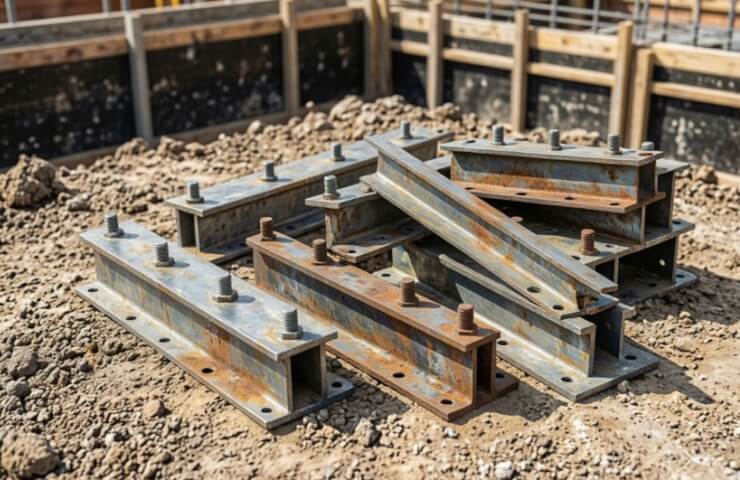

- Как хранить закладные детали до монтажа? Раздельно по партиям, с защитой от коррозии, загрязнения и повреждения бирок поставщика .
- Влияет ли температура воздуха на приёмку и монтаж закладных деталей? Да, при отрицательных температурах требуется защита от наледи и инея, а сварка выполняется с предварительным подогревом металла .
Приёмка закладных деталей фундаментов — это не бюрократическая процедура, а инженерный контроль, от которого зависит надёжность всего объекта.
Пять правил выше охватывают полный цикл: от проверки паспорта до контроля защитного слоя бетона перед заливкой.
Игнорирование хотя бы одного из них создаёт риск, который проявится уже после набора прочности бетона, когда исправление будет стоить на порядок дороже, чем внимательная приёмка на этапе монтажа.
Строгое следование СП 70.13330.2012 и ГОСТ 10922 — минимальное условие качественной приёмки.
