Арматура ГОСТ 5781-82

ГОСТы и ТУ

МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Технические условия

ГОСТ 5781-82



МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ


СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ
ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Техническиеусловия

Hot-rolled steel for reinforcement of ferroconcrete
structures. Specifications

ГОСТ
5781-82




Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

(Измененная редакция, Изм. № 4).

1. КЛАССИФИКАЦИЯ И СОРТАМЕНТ

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы A-I (А240), А-II (А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) - периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), A-IV (A600) и A-V (A1000) изготовляют гладкой.

1.1, 1.2. (Измененная редакция, Изм. № 5).

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1


Номер профиля
(номинальный диаметр стержня dн)

Площадь поперечного
сечения стержня, см2

Масса 1 м профиля

Теоретическая; кг

Предельные отклонения, %

6

0,283

0,222

+9,0

8

0,503

0,395

-7,0

10

0785

0,617

+5,0

12

1,131

0,888

-6,0

14

1,540

1,210



16

2,010

1,580



18

2,540

2,000



20

3,140

2,470

+3,0

22

3,800

2,980

-5,0

25

4,910

3,850



28

6,160

4,830



32

8,010

6,310



36

10,180

7,990

+3,0

40

12,570

9,870

-4,0

45

15,000

12,480



50

19,630

15,410



55

23,760

18,650

+2,0

60

28,270

22,190

-4,0

70

38,480

30,210



80

50,270

39,460




(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85×103 кг/м3. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590-88 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1a, и специального назначения Ас-II (Ас300) профилем, приведенным на черт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400), изготовляемая профилем, приведенным на черт. 1б, и классов A-IV (A600), A-V (A800), A-VI (A1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.

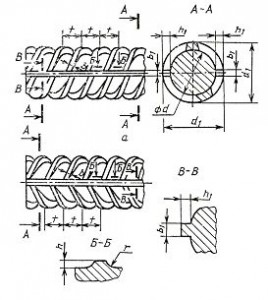

Черт. 1



Черт. 2

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1a или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого по черт. 1a и б, должны соответствовать приведенным в табл. 2, а по черт. 2а и б - приведенным в табл. 3.

Таблица 2

Размеры, мм


Номер профиля (номинальный диаметр dн)

d

h

d1

h1

t

b

b1

r

Номин.

Пред. откл

Номин.

Пред. откл

6

5,75



0,5

±0,25

6,75

0,5

5

0,5

1?0

0,75

8

7,5



0,73



9,0

0,75

5

0,75

1,25

1,1

10

9,3



1,0



11,3

1,0

7

1,0

1,5

1,5

12

11,0

+0,3

1,25



13,5

1,25

7

1,0

2,0

1,9

14

13,0

-0,5

1,25



15,5

1,25

7

1,0

2,0

1,9

16

15,0



1,5



18,0

1,5

8

1,5

2,0

2,2

18

17,0



1,5

±0,5

20,0

1,5

8

1,5

2,0

2,2

20

19,0



1,5



22,0

1,5

8

1,5

2,0

2,2

22

21,0

+0,4

1,5



24,0

1,5

8

1,5

2,0

2,2

25

24,0

-0,5

1,5



27,0

1,5

8

1,5

2,0

2,2

28

26,5



2,0



30,5

2,0

9

1,5

2,5

3,0

32

30,5



2,0



34,5

2,0

10

2,0

3,0

3,0

36

34,5

+0,4

2,5

±0,7

39,5

2,5

12

2,0

3,0

3,5

40

38,5

-0,7

2,5



43,5

2,5

12

2,0

3,0

3,5

45

43,0



3,0



49,0

3,0

15

2,5

3,5

4,5

50

48,0



3,0



54,0

3,0

15

2,5

3,5

4,5

55

53,0

+0,4

3,0



59,0

3,0

15

2,5

4,0

4,5

60

68,0

1,0

3,0

±1,0

64,0

3,0

15

2,5

4,0

5,0

70

68,0

+0,5

3,0



74,0

3,0

15

2,5

4,5

5,5

80

77,5

-1,1

3,0



83,5

3,0

15

2,5

4,6

5.5


Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм


Номер профиля (номинальный диаметр dн)

d

h

d1

h1

hr

hB

t

b

b1

r1

a,
град

Номин.

Пред. откл.

Номин.

Пред. откл.

10

8,7



1,6

±0,5

11,9

1,6

0,6

1,0

10

0,7

1,5

11



12

10,6



1,6



13,8

1,6

0,6

1,0

10

0,7

2,0

11



14

12,5

+0,3

2,0



16,5

2,0

0,8

1,2

12

1,0

2,0

12



16

14,2

-0,5

2,5
