Очистка производственного сырья от металлических примесей: выбор и внедрение оборудования
На конвейерных линиях металлические включения могут повредить оборудование, остановить подачу сырья и повлиять на качество готовой продукции. Поэтому на предприятиях оценивают не только вероятность появления таких включений, но и место, где их эффективнее извлекать. Подвесной узел над лентой — один из вариантов защиты потока; его параметры определяются составом сырья, шириной конвейера и условиями работы.
В статье разберём, как устроены магнитный сепаратор и магнитный железоотделитель, чем отличаются задачи этих устройств и какие факторы учитывать при подборе. Рассмотрим магнитный сепаратор и другие решения в контексте процессов на действующих предприятиях: от горного передела до зерновой линии. Отдельное внимание уделим магнитным системам, интеграции в существующую инфраструктуру и проверяемым критериям оценки эффективности. Такой подход поможет связать выбор оборудования с конкретной технологической задачей, не подменяя инженерный расчёт общими рекомендациями.
Где возникает риск попадания металла в технологический поток
Металлические включения попадают в сырьё при добыче, транспортировке, ремонте и износе узлов оборудования. В руду могут попасть обломки крепежа, зубьев ковшей, рельсов и футеровки, а в сыпучие материалы — фрагменты проволоки, скоб и деталей конвейера. Их размер и состав меняются, поэтому риск сохраняется даже при чистом потоке. Контроль особенно важен там, где крупные куски сырья проходят через дробление, пересыпку и грохочение. Если примесь не перехвачена заранее, она может повредить рабочие органы, вызвать остановку линии и увеличить расходы на ремонт. На предприятиях используют магнитный сепаратор или железоотделитель для защиты машин.
На горно-обогатительном комбинате опасные фрагменты возникают при выемке руды, погрузке экскаваторами и движении по карьерным дорогам. Качканарский ГОК, известный добычей и переработкой железной руды, можно рассматривать как пример такого отраслевого маршрута, не делая выводов о конкретном оснащении его линий. Далее материал проходит дробилки, грохоты и конвейеры, где стальные куски способны попасть в дробильную камеру или повредить ленту. Магнитный сепаратор целесообразно размещать на потоке до наиболее уязвимого агрегата, а магнитный железоотделитель может защищать конвейер при подходящей схеме технологического потока. Подвесной магнитный сепаратор извлекает крупные ферромагнитные детали с движущегося слоя. Улавливание до дробления снижает вероятность внепланового ремонта и помогает сохранить пропускную способность.
На цементном заводе известняк и глина проходят дробление, измельчение и транспортировку к производственным переделам. На маршруте материала риск связан с изношенными зубьями дробилки, крепежом конвейера и фрагментами металла после ремонта. Завод «Мальцовский портландцемент» перерабатывает минеральное сырьё; конкретные устройства и результаты работы завода здесь не рассматриваются. Магнитный сепаратор до мельницы перехватывает примеси, которые иначе могут повредить футеровку и загрязнить помол; железоотделитель на конвейере решает прежде всего защитную задачу. В зерноперерабатывающем производстве металл может попасть с транспортом урожая, из изношенных норий, сит и ремонтных деталей. Подвесной магнитный сепаратор над лентой улавливает включения до дробилки, а контроль перед упаковкой помогает обеспечить чистоту продукта.
Важно различать защиту оборудования и контроль товарного продукта: крупный металлический обломок опасен для дробилки, тогда как мелкие частицы могут пройти технологическую линию и ухудшить качество партии. Поэтому магнитный железоотделитель у входа в агрегат решает защитную задачу, а магнитный контроль на завершающем участке помогает обеспечить чистоту продукта; эти точки не всегда совпадают. Магнитное поле должно соответствовать характеру примесей, а магнитные свойства сырья и скорость потока влияют на эффективность извлечения. Инженерный расчёт производителя, в том числе НПО «МАГНИТ», учитывает состав материала и компоновку линии; Подвесной магнитный сепаратор рассматривают как вариант для конвейерного потока. Риск проверяют по маршруту сырья, стыкам транспортёров и местам ремонта.
Как устроены системы извлечения металлических включений

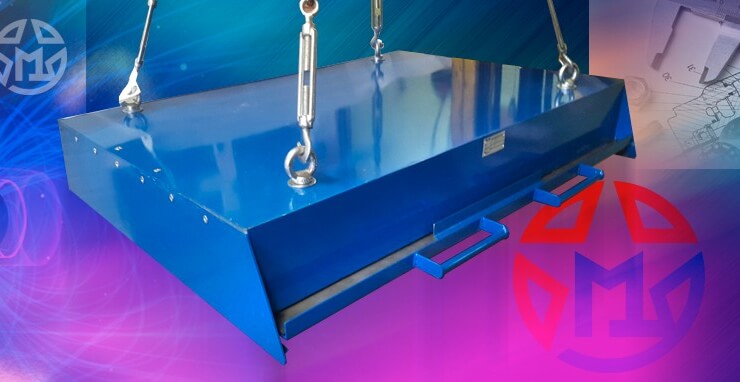

В подвесном исполнении устройство размещают над конвейерной лентой, чтобы магнитный узел создавал рабочее поле над движущимся слоем сырья. Ферромагнитные включения притягиваются к рабочей поверхности, тогда как основная масса немагнитного материала продолжает движение по заданной траектории. Уловленный металл удерживается до очистки вручную либо перемещается в сторону разгрузки, если конструкцией предусмотрено самоочищение. Такой железоотделитель применяют там, где нужно извлекать крупные или заметные по массе стальные предметы без остановки транспортирования. Положение над лентой выбирают с учётом направления потока: поле должно охватывать рабочую зону, извлечённые фрагменты не должны возвращаться в материал или попадать на соседнее оборудование.
В основе конструкции могут находиться постоянные магнитные элементы или система с обмоткой, подключённой к источнику электроэнергии. У первого решения поле создаётся без постоянного питания, а его рабочие свойства задаются компоновкой элементов и корпусом. У второго решения магнитное поле формируется при прохождении тока; такая схема предусматривает электрическую часть, средства управления и требования к безопасному отключению. Выбор между вариантами зависит от режима линии, требуемого обслуживания и условий размещения, а не от универсального преимущества одной технологии. В обоих случаях магнитный контур направляет поток в рабочую область, где магнитная сила действует на ферромагнитные частицы, включая стружку и обломки деталей.
На результат влияют ширина ленты, толщина слоя и скорость транспортирования: с увеличением расстояния от рабочей поверхности воздействие поля ослабевает, а плотный глубокий поток может закрывать мелкие включения. Поэтому магнитный сепаратор рассчитывают для фактической геометрии конвейера, учитывая размер частиц, влажность, насыпную плотность и магнитные свойства сырья. Высота установки определяет доступное пространство для прохода материала и расстояние захвата, а её изменение влияет на извлечение как крупных предметов, так и мелкой примеси. Для разных участков линии могут потребоваться различающиеся магнитные системы, хотя их назначение остаётся одинаковым. Подвесной железоотделитель размещают так, чтобы монтажная рама не мешала осмотру узла и замене деталей.
На цементной линии материал движется к измельчению, где фрагмент способен повредить оборудование. Над лентой магнитный сепаратор извлекает примесь; подвесной железоотделитель отводит уловленные предметы к месту сброса при самоочистке. Ручная очистка требует безопасного доступа, а обслуживание сепаратора не должно мешать производственной линии. Неоднородный поток может потребовать второго сепаратора в иной точке технологической схемы. Магнитная система согласуется с шириной конвейера, а магнитное поле охватывает рабочую область с учётом высоты установки. Проектировщик проверяет положение приводов; второй сепаратор должен оставаться доступным для осмотра. Подходящий железоотделитель и магнитный сепаратор выбирают по результатам расчёта параметров объекта, а не по общему шаблону. Рабочие узлы и крепления оставляют доступными для осмотра; сепаратор вписывают в технологическую схему. При электромагнитном исполнении предусматривают питание и контроль, тогда как постоянные магнитные элементы требуют иного порядка очистки.
Как подобрать оборудование под параметры предприятия
Выбор оборудования начинают с описания материала и места его перемещения: фиксируют тип сырья, гранулометрический состав, влажность, температуру, склонность к слёживанию и допустимые изменения потока. Для зернового производства отдельно указывают, поступает ли зерно после очистки, транспортируется ли оно по ленте или самотёком и на каком этапе требуется удалять металлические частицы для обеспечения устойчивой подачи. Затем определяют производительность линии, скорость и ширину конвейера, толщину слоя, а также характер включений: их материал, размеры, форму и вероятное количество. Эти параметры помогают оценить, какой магнитный узел справится с задачей, где его разместить и потребуется ли магнитный сепаратор либо железоотделитель другой конструкции.
Расстояние между рабочей поверхностью и потоком влияет на эффективность извлечения, поэтому измеряют зазор, учитывая конструкцию ленты и её провисание. Также описывают конфигурацию транспортёра, наличие роликов, бортов, пересыпных узлов и ограничений по высоте, поскольку они определяют возможные варианты компоновки. Для магнитного сепаратора важны ширина ленты, направление движения и равномерность слоя; перегрузки могут снижать эффективность даже при высокой эффективности магнитной системы. Уточняют доступное место, точки крепления, возможность остановки линии и маршрут обслуживания, включая очистку рабочих поверхностей от накопленного металла.
На зерновом предприятии исходные данные связывают с операцией: если зерно движется по ленте толстым слоем, схема сепарации отличается от схемы очистки тонкого потока на узком транспортёре. При ограниченной высоте может рассматриваться подвесной магнитный узел, если конструкция допускает крепление и выдержан зазор над материалом. Если требуется удалять частицы из потока, для сепаратора оценивают возможность ручной очистки или применения самоочищающегося магнитного исполнения, а также предусматривают место для отвода металлических отходов. При переработке сырья учитывают состав смеси и присутствие крупных предметов, реагирующих на магнитное поле и способных повредить ленту или остановить линию.
Для обращения к производителю готовят схему участка, фотографии транспортёра, данные о материале и производительности, режим работы и сведения об энергоресурсах. Полезно приложить сведения о скорости и ширине ленты, толщине слоя, расстоянии до магнитного сепаратора, ограничениях монтажа и порядке очистки. Если рассматривается подвесной железоотделитель, указывают нагрузку на опоры, направление движения ленты и доступ для обслуживания. Отдельно описывают цель: защитить дробилку, обеспечить чистоту продукции или извлечь металл для переработки; от неё зависит схема контроля результата.
Инженерный расчёт сопоставляет свойства материала, геометрию потока и степень извлечения, а не сводится к сравнению магнитных характеристик и стоимости. Специалист определяет магнитный поток и зону действия магнита с учётом расстояния до слоя, распределения частиц и условий работы магнитной системы. Один и тот же магнитный сепаратор может показывать разные результаты на разных линиях, если меняются скорость, толщина слоя или состав сырья. Поэтому железоотделитель выбирают по исходным данным, а конфигурацию уточняют после оценки монтажа, доступа для очистки и режима производства.
Монтаж, эксплуатация и оценка производственного результата
Интеграцию оборудования начинают с проверки транспортной схемы, ширины ленты, скорости потока и допустимой нагрузки на раму. Магнитный сепаратор размещают там, где слой материала стабилен и доступен для контроля, а расстояние до груза соответствует расчетным условиям. Для подвесной конструкции заранее проверяют несущие элементы, геометрию подвеса и возможность безопасно вывести агрегат из рабочей зоны. При выборе позиции учитывают пересыпные узлы, пылеобразование, вибрацию и соседние металлические конструкции, способные изменить рабочие условия магнитного оборудования. Схему согласуют с технологом до начала монтажных работ на площадке.
Для исполнения с электрической обмоткой предусматривают подключение питания и защиту кабеля от истирания, влаги и перегрева. Параметры цепи, заземление и устройства отключения согласуют с проектом, а магнитный блок устанавливают с учетом рекомендаций изготовителя. Если линия требует автоматизированной очистки, сепаратор связывают с системой управления и проверяют последовательность остановки конвейера. Магнитный узел должен оставаться доступным для осмотра, при этом площадки и ограждения не должны мешать транспортированию сырья. Крепление сохраняет зазор и устойчивость при штатной вибрации конвейерной ленты и потока в рабочем режиме.
В эксплуатации фиксируют даты осмотров, объем собранных включений, случаи перегрузки и замеченные отклонения. Периодичность очистки определяют по конструкции агрегата, составу сырья и интенсивности потока; универсальный интервал без обследования назначать нельзя. Оператор удаляет металлические фрагменты предусмотренным способом, не приближаясь к рабочей зоне до выполнения требований безопасности. При проверке магнитные элементы осматривают на предмет загрязнения и повреждений, оценивают крепеж, кабели и защитные устройства. Сопоставление записей помогает выявлять повторяющиеся сбои и планировать очистку сепаратора и железоотделителя, не дожидаясь отказа узла в рабочем режиме.
На цементном заводе магнитный контроль на конвейере перед дробилкой помогает обнаруживать крупные стальные фрагменты до их контакта с рабочими органами с учетом фактического состава поступающего материала. Результат оценивают по журналам повреждений и незапланированных остановок, сопоставляя периоды работы линии до установки и после запуска сепаратора. Дополнительно проверяют, изменилось ли количество металлических включений в сырье и повлияло ли это на стабильность последующих операций. Сепаратор и железоотделитель рассматривают как элементы общей защиты, а эффект магнитного узла подтверждают данными, а не заранее объявленным процентом экономии.
При расчете и поставке производителю передают схему линии, характеристики материала, режимы работы, требуемую степень извлечения и ограничения площадки. НПО «МАГНИТ» проектирует и изготавливает системы; магнитный расчет учитывает геометрию потока, монтажные условия, требуемые показатели, магнитную нагрузку и сценарий очистки. В НПО следует согласовать тип исполнения, комплектность, требования к электропитанию, порядок приемочных испытаний и состав эксплуатационной документации. Описание подхода к проектированию и поставке доступно на странице http://www.npomagnit.ru/, где приведены сведения о продукции и расчетных возможностях производителя. Заранее определяют порядок сервисного взаимодействия после ввода линии.
Результат очистки зависит от того, насколько точно оборудование подобрано под материал, производительность линии и расположение узла. Магнитный сепаратор должен соответствовать условиям процесса, а его установка — учитывать доступ для осмотра и обслуживания. На практике магнитный сепаратор оценивают не только по паспортным параметрам, но и по стабильности работы всей линии.
Для разных производств могут потребоваться разные решения: магнитный железоотделитель способен выполнять задачу извлечения включений на конвейере, тогда как другие схемы подходят для иных этапов обработки. Выбор следует подтверждать расчётом и проверкой условий эксплуатации. Это позволяет заранее определить требования к монтажу, очистке и контролю результата.
Рассмотренные примеры показывают, как сопоставлять технические характеристики с реальным производственным процессом. Магнитный узел эффективен тогда, когда его параметры соответствуют потоку сырья, а обслуживание встроено в регламент предприятия. При подборе оборудования полезно опираться на инженерную оценку и подтверждённые данные о производстве.
