Які основні вимоги пред'являються до матеріалу високоміцних шпонок?

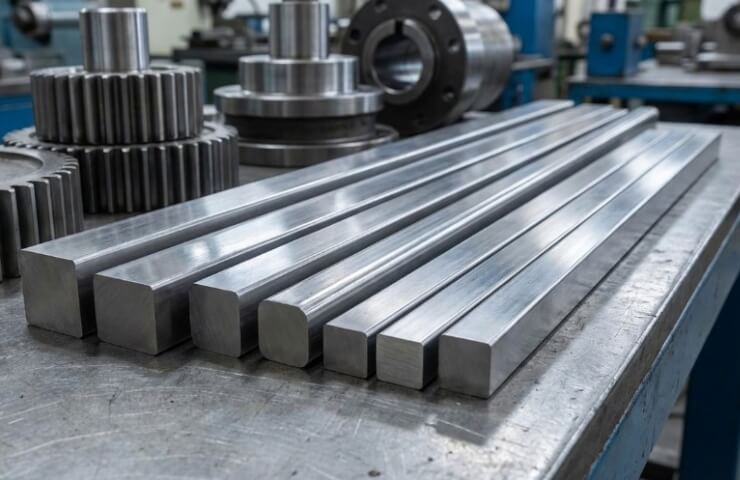

Основними вимогами до матеріалу шпонок є висока межа плинності для запобігання пластичної деформації і оптимальна твердість, що забезпечує баланс між міцністю самої шпонки і збереженням сполучених деталей. Вибір конкретної марки стали залежить від характеру переданого крутного моменту і умов експлуатації вузла (ознайомитися з варіантами і характеристиками матеріалів можна в каталозі: https://zernotok22.ru/stal-shponochnaya/shponochny-prokat).
Шпонкове з'єднання, будь то призматичне по ГОСТ 23360-78 або сегментне по ГОСТ 24071-97, працює як ключовий елемент передачі крутного моменту від валу до маточини (зубчастого колеса, шківа, муфти). Матеріал повинен чинити опір руйнуванню при пікових навантаженнях, але при цьому часто виконувати роль механічного запобіжника. Інженери-конструктори при розрахунках орієнтуються на механічні характеристики металу, такі як межа плинності (σт), тимчасовий опір на розрив (σв) і твердість (HRC, HB). Неправильний вибір матеріалу неминуче веде до швидкого виходу з ладу всього механізму, вимагаючи дорогого ремонту силами служби головного механіка.
Які види механічних навантажень відчуває шпонка в процесі експлуатації?
В процесі роботи шпонка піддається двом основним видам навантажень: напруженням зрізу (τ), які прагнуть зруйнувати деталь по перетину між валом і маточиною, і напруженням зминання (σсм), що впливає на її бічні грані. Саме ці сили є головними причинами таких проблем, як зріз шпонки або розбивання шпонкового паза.
При передачі крутного моменту половина висоти призматичної шпонки знаходиться в пазу вала, а друга половина — в пазу маточини. Виникає зусилля створює колосальний тиск на контактні поверхні. Якщо навантаження статична, переважає ризик зминання бічних граней. При динамічних, реверсивних або ударних навантаженнях (наприклад, в редукторах важкого машинобудування або конвеєрних стрічках) багаторазово зростає ризик втомного руйнування і миттєвого зрізу. Додатково в з'єднаннях з зазором може виникати фреттінг-корозія, що посилює знос поверхонь.
Чому межа плинності і твердість є головними критеріями вибору стали?
Межа плинності визначає ту межу навантаження, після якої метал шпонки почне необоротно деформуватися, а твердість відповідає за здатність поверхні чинити опір зминання і зносу при контакті зі стінками паза. Ці два параметри безпосередньо залежать від марки вуглецевої або легованої сталі і проведеної термообробки.
Якщо межа плинності (σт) обраного матеріалу
