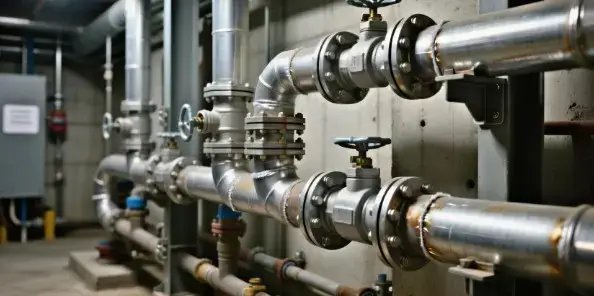

Грамотна обв'язка насосного обладнання - ключовий фактор ефективної і довговічної роботи всієї системи. Правильно підібрані труби і з'єднувальні елементи не тільки забезпечують герметичність, але і знижують гідравлічні втрати, мінімізують вібрації і запобігають зносу обладнання.
Завдання обв'язки насосного обладнання
- Забезпечення герметичності системи
- Зниження гідравлічних опорів
- Компенсація температурних розширень
- Гасіння вібрацій і шумів
- Забезпечення можливості обслуговування та ремонту
- Захист від гідроударів
Вибір труб для обв'язки насосів
Критерії вибору матеріалу труб
Розрахунок діаметра труб
- Швидкість потоку: 1-2 м/сек для всмоктувальної лінії, 2-3 м /сек для напірної
- Облік втрат тиску на тертя
- Відповідність діаметру патрубків насоса
- Забезпечення мінімального опору
З'єднувальні елементи для обв'язки
Типи з'єднань
Комплектуючі для обв'язки
- Запірна арматура:
- Кульові крани-швидке перекриття потоку
- Засувки-мінімальний опір
- Зворотні клапани-запобігання зворотного потоку
- Компенсатор:
- Сильфонні-температурні розширення
- Гумові-віброізоляція
- Сальникові-компенсація зсувів
- Фільтри і грязевики:
- Сітчасті фільтри-захист від великих частинок
- Магнітні уловлювачі-видалення феромагнітних частинок
- Грязевики-збір шламу і відкладень
Схеми обв'язки для різних типів насосів
Обв'язка відцентрових насосів
- Пряма ділянка перед всмоктуючим патрубком: 5-10 діаметрів
- Обов'язкова установка зворотного клапана на напірній лінії
- Монтаж запірної арматури з обох сторін насоса
- Установка вибровставок для гасіння вібрацій
Обв'язка заглибних насосів
- Зворотний клапан безпосередньо над насосом
- Запірна арматура на поверхні
- Манометри для контролю тиску
- Захист від сухого ходу
Обв'язка циркуляційних насосів
- Байпасна лінія з запірною арматурою
- Фільтр на вході в насос
- Автоматичні воздухоотводчики
- Термометри для контролю температури
Монтажні рекомендації
Загальні правила монтажу
- Забезпечення співвісності з'єднань
- Використання опор і підвісок для розвантаження ваги
- Застосування герметиків відповідного типу
- Дотримання моментів затягування різьбових з'єднань
Помилки при обв'язці
Контроль якості обв'язки
Якісна обв'язка насосного обладнання-гарантія довговічної і безперебійної роботи системи. Процес контролю включає комплекс
