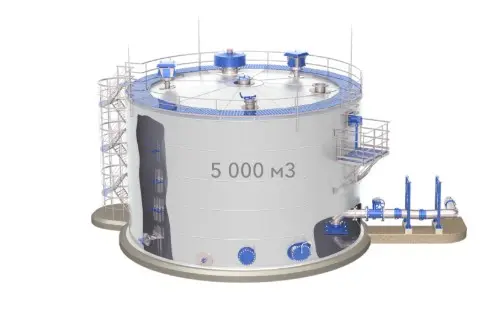

Вертикальні резервуари, призначені для зберігання нафти, нафтопродуктів, хімічних речовин і газів, повинні бути оснащені патрубками і люками в даху. Ці елементи забезпечують безпечну експлуатацію, технічне обслуговування, контроль і аварійне управління резервуаром.
Патрубки і люки відіграють ключову роль у підтримці герметичності, вентиляції, заповнення, зливу і запобігання надлишкового тиску. Їх конструкція, матеріали і розташування строго регламентуються галузевими стандартами і нормами безпеки.
Загальні вимоги
Матеріал
Патрубки і люки повинні виготовлятися з матеріалів, сумісних з збереженої середовищем. Найчастіше використовуються вуглецева або нержавіюча сталь, а також алюміній. Для агресивних середовищ, таких як кислоти або луги, застосовуються спеціальні покриття або леговані сталі, стійкі до корозії.
Герметичність
Всі з'єднання патрубків і люків повинні бути абсолютно герметичними і витримувати робочий тиск резервуара. Ущільнювальні елементи, такі як прокладки та фланці, повинні відповідати стандартам герметичності.
Доступність для обслуговування
Люки повинні забезпечувати зручний і безпечний доступ для огляду, ремонту та очищення внутрішньої поверхні резервуара. Патрубки повинні бути розташовані так, щоб їх можна було легко підключити до систем заповнення, зливу, вентиляції та контролю.
Вимоги до патрубків
Призначення патрубків
Патрубки виконують різні функції в залежності від їх призначення:
- Заповнення - для подачі продукту в резервуар.
- Слива - для виведення продукту з резервуара.
- Вентиляція - для скидання надлишкового тиску і запобігання утворенню вакууму.
- Контрольно-вимірювальних приладів - для установки датчиків рівня, температури і тиску.
- Аварійного скидання - для екстреного зниження тиску в аварійних ситуаціях.
- Пробовідбірні - для відбору проб збереженого продукту.
Розміри і розташування
Діаметр патрубків визначається виходячи з витрати продукту і технологічних вимог. Патрубки повинні бути розташовані на достатній відстані один від одного, щоб виключити взаємний вплив. Наприклад, патрубок заповнення не повинен знаходитися в безпосередній близькості від вентиляційного.
Конструктивні особливості
Патрубки оснащуються запірною арматурою, такий як клапани або засувки, для управління потоком. Патрубки вентиляції та аварійного
