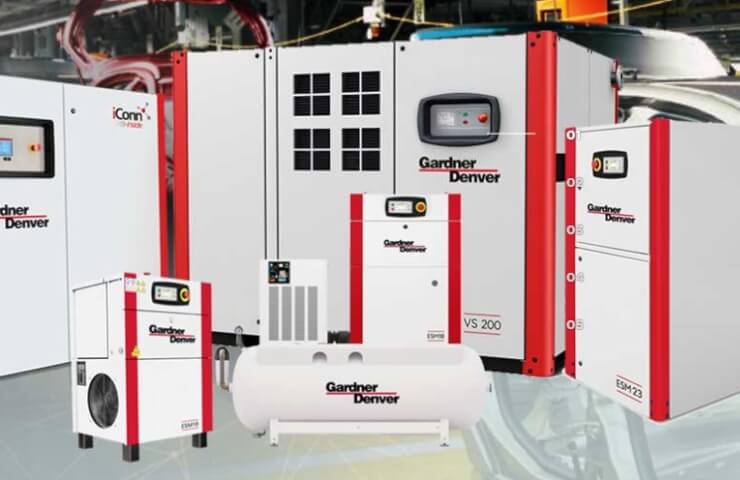

Сжатый воздух уже давно вошёл в топ-5 стратегических энергоносителей промышленности наряду с электричеством, водой, паром и природным газом. Сегодня именно винтовой компрессор стал сердцем большинства пневмосетей: от малых мастерских до мегазаводов, от электронной промышленности до нефтегазового комплекса. Его бесступенчатое нагнетание, высокая энергетическая отдача и долговечность делают технологию безусловным фаворитом.
1. Эволюция сжатого воздуха: как рынок пришёл к винтовой схеме
Первые компрессоры были поршневыми: простые, но шумные, с высоким уровнем вибраций и ограниченным ресурсом клапано, рост производств обнажил их главную проблему — скачкообразную подачу. Бизнесу потребовалось непрерывное давление без пульсаций, и инженеры предложили роторно-винтовую пару. Два соосных винта с асимметричным профилем захватывают воздух, уменьшают его объём, вытесняют его вдоль камеры — и делают это плавно, тихо, без обратных ударов.
2. Конструкция и принцип работы: почему винты так эффективны
Сердце агрегата — винтовой блок. Он представляет собой две ротирующие шестерни с точным межосевым зазором в сотые доли миллиметра. На входе воздух смешивается с масляным туманом (в маслосмазываемых моделях), охлаждается и одновременно запечатывает щели между лопастями. По мере продвижения к нагнетательному отверстию пространство между винтами уменьшается, давление растёт, а тепло отводится через масло-охладитель. Благодаря отсутствию клапанных групп, цикл наделён феноменальной механической и термической устойчивостью, что обеспечивает ресурс винтового блока до 100 000 моточасов.
3. Ключевые преимущества винтового компрессора перед альтернативами
- Непрерывная подача. Крутящий момент распределяется равномерно, что исключает пульсации и скачки давления.
- Высокий КПД при частичных нагрузках. Частотный преобразователь подстраивает обороты под реальный расход, снижая потери холостого хода.
- Шум ниже 70 дБ(А). Позволяет размещать установку в непосредственной близости к рабочим зонам без капитальных шумоизолирующих камер.
- Компактная компоновка. На единицу производительности винтовой аппарат занимает до 30 % меньше площади, чем поршневой или центробежный.
- Длительные сервисные интервалы. Масло и фильтры меняются каждые 4–8 тыс. ч, а плановый капремонт требуется спустя 10–12 лет эксплуатации.
4. Экономика жизненного цикла: где скрываются 80 % издержек
Расходы на электроэнергию формируют львиную долю TCO (Total Cost of Ownership) компрессорной станции. Для иллюстрации возьмём установку 55 кВт при рабочем давлении 8 бар и годовом ресурсе 6 000 ч. За 10 лет эксплуатационный счёт за электричество превысит покупную цену оборудования в шесть-семь раз. Поэтому ключевая задача инженеров «Компрессор Інтерненшл» — снизить энергопотребление за счёт:
- аудита пневмосети и устранения утечек (каждые 3 мм² дырявого стыка крадут до 2 кВт∙ч);
- подбора оптимальной мощности винтового блока (запас более 15 % приводит к перерасходу энергии в режиме недогрузки);
- использования VSD-приводов и умных контроллеров нагрузка/холостой ход;
- установки рекуперационных модулей, возвращающих до 72 % тепла на подогрев воды или отопление цехов.
На практике клиенты сокращают операционные затраты на 35–55 % по сравнению со старым парком поршневых машин, окупая модернизацию в среднем за 18–24 месяца.
5. Применение. От бутылки до сварочного шва
|
Отрасль |
Типичные задачи |
Ключевые требования к воздуху |
Что даёт правильно подобранный винтовой блок |
|
Пищевая промышленность |
Розлив воды, молока, соков; пневмотранспорт зерна и сахара |
ISO 8573-1 класс 1.4.1; точка росы ≤ –40 °С; масло = «ноль» |
Стерильный воздух исключает перекрёстное заражение и продлевает срок годности продукта |
|
Фармацевтика |
Изоляторы, лиофилизаторы, барокамеры |
Давление 6–7 бар с точностью ±0,1 бар; 100 % безмасляно |
Стабильное давление поддерживает вакцины и таблетки в допустимом диапазоне влажности |
|
Металлургия |
Пневмошлифмашинки, плазменная резка, зажимы станков, продувка деталей после гальваники | Давление 8–10 бар; фильтрация до 5 мкм; ресурс 24/7 в запылённой среде | Равномерное давление повышает качество шва и чистоту поверхности, а капот с шумом ≤ 72 дБ улучшает условия труда |
|
Автосервисы и OEM-окраска |
Пескоструй, покраска, шиномонтаж |
Масло ≤ 2 мг/м³; стабильные 8 бар; шум < 72 дБ |
Отсутствие масляных «рыбок» на лаке, комфортная работа вблизи поста |
|
Электроника и clean-room |
SMT-конвейеры, климат-камеры, азотные станции |
Давление 3–4 бар; пульсации < ±0,05 бар; частицы ≤ 0,01 мкм |
Нет статических разрядов, дефектов пайки и микротрещин в BGA-корпусах |
Каждый сектор диктует свои пределы по давлению, точке росы, остатку масла, уровню шума и даже вибрации. Инженеры «Компрессор Інтерненшл» проводят аудит линии, рассчитывают реальный расход и собирают систему «под ключ» — без лишнего запаса, но и без компромиссов по качеству.
6. Варианты исполнения: масло-смазываемый, безмасляный, гибрид
|
Группа |
Серии брендов которые поставляет Компрессорс Интернешнл |
Диапазон мощности |
Для каких задач |
Коротко о плюсах |
|
Масло-смазываемые (универсальные 80 % задач) |
ESM Gardner Denver (4–45 кВт) • Champion FM / FM-RS / CPVS (2–250 кВт) • CompAir L-Series (2,2–250 кВт) |
от 0,3 до 42 м³/мин, давление 7–13 бар |
Металлообработка, СТО, мебель, агро, цемент |
масло охлаждает и герметизирует винтовую пару; остаток ≤ 3 мг/м³ → ISO 8573-1 класс 4. Серии «T» с интегрированным осушителем экономят место, версии «RS / CPVS» — с VSD для экономии до 35 % кВт·ч |
|
Безмасляные (Class 0) |
CompAir DH (водяная инжекция, 75–220 кВт) • CompAir DX (сухая 2-ступ., 37–355 кВт) |
до 51 м³/мин, давление 4–10 бар |
Пищевая, фарма, электроника, чистые комнаты |
абсолютный «ноль» масла по ISO 8573-1 Class 0; DH — охлаждается впрыском воды (t° разряда ≈ 55 °C), DX — тефлоновое покрытие роторов, двухступенчатое сжатие → макс. КПД |
|
«Гибрид» водяной (безмасляно + низкая t°) |
CompAir D-Series Water-Injected (37–75 кВт) |
6–13 м³/мин, давление 7–10 бар |
Линии ПЭТ-розлива, пекарни, текстиль, где нужна и чистота, и холодный воздух |
вода одновременно уплотняет и охлаждает; точка росы до –40 °C, воздух сразу пригоден для контакта с продуктом |
7. Как выбрать винтовой компрессор под свои задачи: пошаговый чек-лист
Шаг 1. Снимите суточный (а лучше недельный) профиль потребления сжатого воздуха
Зачем это делается
- Чтобы выбрать винтовой компрессор «под нагрузку», а не «про запас»: между пиками и провалами расхода в одной и той же сети разница нередко достигает 3–5 раз. Если не знать реальный график, есть риск купить установку вдвое мощнее нужной и зря платить за холостой ход.
|
Что измеряем |
Каким прибором |
Как долго |
Какой результат получаем |
|
Мгновенный расход, м³/мин |
Портативный расходомер (клеммовый ВКЛ-датчик, термо- или ультразвук) |
минимум 24 ч, а лучше 5–7 суток (будни+выходные) |
Кривую «время → м³/мин»: видны пики смен, ночные провалы, длительность холостого хода |
|
Давление в магистрали, бар |
Логгер-рекордер (pressure logger) c частотой 1 изм./с |
то же окно, синхронно с расходом |
Видно, как падает давление в пиках и насколько «перезадут» компрессор в ямках |
|
Время включения/выключения существующего компрессора |
Сухой контакт с датчика двери или токовые клещи (если старый компрессор без счётчика) |
24–168 ч |
Считаем % холостого хода и оцениваем реальную производительность старой машины |
Что смотреть в логах
- Пиковое потребление (макс. м³/мин): определяет верхнюю границу будущего компрессора.
- Среднее потребление за смену и за сутки: нужный диапазон VSD или количество ступеней.
- Длительность холостого хода: если компрессор «бездельничает» > 20 % времени, нужен VSD-привод или вторая, меньшая машина.
- Падение давления в пиках: разница > 0,7 бар указывает на недостаточный диаметр труб или на критичные утечки.
Шаг 2. Точно задайте рабочий диапазон давлений — каждый «лишний» бар съедает ≈ 7 % кВт·ч
Почему это важно
Мощность, которую потребляет компрессор, почти линейно растёт вместе с давлением. Если система реально нуждается в 6,5 бар, а вы держите «круглые» 8 бар, то переплачиваете около 10–14 % электроэнергии без малейшей пользы для процесса.
|
Давление после ресивера |
Откуда берётся цифра |
Как проверить |
Что делать, если потребители «разноуровневые» |
|
Min (P-min) — нижний предел |
Самый удалённый или «капризный» потребитель (клапан, инструмент) |
манометр/датчик давления прямо у приёмника |
P-min ≤ паспортного — иначе рискуете остановкой линии |
|
Max (P-max) — верхний предел |
P-min + запас на падения в магистрали (ΔP труб + фильтры) |
лог-запись ΔP при пике расхода |
ΔP > 0,7 бар — расширьте трубопровод или ставьте бустер |
|
ΔP сети |
диаметр труб, длина, повороты, фильтры |
расчет или замер перепада |
каждый необоснованный фильтр = +0,1 бар и +0,7 % кВт·ч |
Правило 7 %
Приблизительно +7 % энергозатрат на каждый дополнительный бар выше нужного.
Пример: c 6 → 8 бар (+2 бар) потребление вырастет ≈ 1,07² ≈ 1,15, то есть +15 %.
Шаг 3. Убедитесь, что у вас есть резерв — схема N + 1 спасёт критичный процесс
- Определите N — это суммарная производительность, которая нужна сети в самый «пиковый» момент суток.
- Добавьте +1 — ещё один компрессор, готовый мгновенно подхватить нагрузку, когда любой из основных выйдет в сервис или аварийно остановится.
Как работает на практике
|
Роль |
Модель (пример) |
Что делает в норме |
Что делает при отказе |
|
N — рабочий №1 |
Gardner Denver ESM 37 (6 м³/мин) |
Несёт 50 % нагрузки |
Если остановился, сеть переключается на «N №2 + резерв» |
|
N — рабочий №2 |
Gardner Denver ESM 37 (6 м³/мин) |
Несёт вторые 50 % |
Аналогично |
|
+ 1 — резерв |
Gardner Denver ESM 22 (3 м³/мин) |
«Горячее» ожидание или работа посменно для выравнивания моточасов |
Автоматически берёт на себя недостающий расход; после ремонта вышедший блок уходит в резерв |
- Почему резерв можно брать меньше?
Пока аварийный компрессор перезапускается или ремонтируется, нехватку 20–30 % воздуха компенсируют ресиверы. Главное — не дать сети упасть ниже допуска. - Что даёт схема N + 1?
- 99,9 % доступности воздуха на линиях розлива, окраски или фармацевтики.
- Плановое ТО без остановки производства.
- Снижение риска брака, связанного с падением давления.
Одно незапланированное отключение критичной линии обычно стоит дороже, чем «лишний» компрессор меньшей мощности, поэтому резервирование по схеме N + 1 считается отраслевым стандартом для непрерывных процессов.
Шаг 4. Оцените рабочие условия площадки
В пределах Украины перепад температур невелик, зато сильно различаются условия эксплуатации, и именно они влияют на выбор конфигурации винтового компрессора.
|
Условие |
Что проверить |
Какие опции стоит заказать |
|
Запылённость (зерно, цемент, дерево) |
концентрация пыли в воздухе > 2 мг/м³ |
«Тяжёлый» всасывающий фильтр, циклон-префильтр, датчик ∆P фильтра |
|
Высокая влажность/химически активная среда (свиноводство, молокозавод, мойка тары) |
относительная влажность > 85 %, коррозионные пары |
Антикоррозийное покрытие блока, нерж. трубопроводы, дренаж конденсата из камер |
|
Непрерывный режим 24/7 (литейка, стекольная, фарма) |
фактическая загрузка > 6 000 ч/год |
Частотный привод VSD, увеличенный масляный бак, дистанционный мониторинг |
|
Перепады напряжения в сети (сельские РП) |
±15 % и более |
Силовой стабилизатор, автоматический байпас, защита от перекоса фаз |
|
Открытая установка под навесом |
температура корпуса < +5 °C зимой, прямой дождь |
Утеплённый кожух, отвод осадков, обогрев картера и пускового шкафа |
|
Высота над ур. моря > 700 м (Карпаты) |
разряженный воздух → меньше охлаждения |
Повышенная производительность вентилятора, пониженное номинальное давление |
Шаг 5. Грамотно спроектируйте подготовку сжатого воздуха
Одна-единственная ошибка на участке осушения или фильтрации способна «съесть» всю энергоэффективность даже самого современного винтового компрессора.
|
Элемент подготовки |
Что даёт |
Как выбрать правильно |
|
Фильтры тонкой очистки |
Удаляют масло, пыль, водяной аэрозоль → защищён пневмоинструмент и клапаны |
• смотрите класс ISO 8573-1, требуемый для вашего процесса; |
|
Осушитель (рефрижераторный / адсорбционный) |
Снижает точку росы, убирает конденсат из сети → зимой трубы не обмерзают, а пневмоцилиндры не ржавеют |
• рассчитывайте по реальному расходу с запасом 10 %; |
|
Ресивер |
Усредняет пульсации давления и сокращает циклы загрузка/холостой ход |
Объём = 6–10 л на 1 л/с расхода при стабильной нагрузке; при частых пиках — 12–15 л/л·с. |
|
Циклон-влагоотделитель |
Ловит 80–90 % свободной воды до основных фильтров |
Ставится сразу после охладителя; падение давления ≤ 0,05 бар. |
Критичная точка: каждое лишнее 0,1 бар перепада давления эквивалентно ~0,7 % дополнительного энергопотребления компрессора. Поэтому осушитель или фильтр «с запасом в два раза» не экономит, а наоборот — добавляет расходы.
Итог: сначала считаем фактический расход и требуемый класс чистоты, затем подбираем «точно в цель» — иначе выигрыш по электроэнергии в самом компрессоре нивелируется ростом ∆P и бесполезным перегревом воздуха в неправильном осушителе.
6. Сервис и предиктивное обслуживание — как вытянуть до 150 000 моточасов без капремонта
|
то входит в плановый визит |
Периодичность* |
Почему важно |
|
Замена масла, воздушного и масляного фильтров, сепаратора |
4 000 ч или 1 раз в год |
свежее масло снижает трение, чистые фильтры не повышают ∆P → экономия кВт·ч |
|
Проверка электрики и калибровка датчиков давления/температуры |
8 000 ч |
некорректный датчик «обманывает» контроллер, компрессор работает мимо оптимальной точки |
|
Анализ вибраций ротора + термография подшипников |
8 000 ч |
повышение виброуровня > 10 % = ранний признак износа подшипника; замена заранее дешевле в 3–4 раза |
|
Юстировка ременной передачи / муфты |
при каждом ТО |
уход от «перекоса» — меньше нагрев, дольше живёт эластомер |
|
Обновление ПО контроллера + архив трендов |
1 раз в год |
новые алгоритмы VSD экономят до 3 % энергии; архив нужен для тех-аудита |
* значения усреднённые; точный график задаётся паспортом модели и фактической загрузкой.
IoT-датчики → цифрами предупреждают о проблеме
- Температура подшипников: рост на +5 °C против базовой линии = сигнал «смазка теряет свойства».
- Перепад давления на фильтре: +0,2 бар к норме — фильтр забивается, подключается Push-уведомление в приложение.
- Ток двигателя: отклонение > 8 % при том же давлении — заклинивает клапан впуска или растёт утечка воздуха.
Контроллер собирает параметры 24/7 и отправляет их в облако. При выходе за порог сервис-центр автоматически формирует заявку — механик выезжает «на горячий» объект, пока компрессор ещё в строю. Такое предупредительное обслуживание экономит до 40 % бюджета, который иначе ушёл бы на аварийный ремонт и внеплановый простой линии.
Инновации и тренды рынка: куда движется винтовая технология
Последние пять лет задают вектор:
- Интеграция с ERP-системами. Компрессорная станция передаёт данные в SAP или 1С, связывая расход воздуха с производственными KPI.
- Гибридные двигатели. BLDC-моторы повышают КПД до 96 %, снижая теплопотери на обмотках.
- Аддитивные технологии. 3D-печатные турбулизаторы улучшают теплообмен, уменьшая габариты радиаторов на 15 %.
- Углеродная нейтральность. Сертификация ISO 50001 и отчётность Scope 2 стимулируют предприятия внедрять установленные решения рекуперации.
Практический кейс:
Безмасляная компрессорная станция Gardner Denver для фармацевтического предприятия (Киевский регион)
|
Узел |
Поставленное оборудование |
Назначение |
|
Компрессоры |
2 × EnviroAire VS 110 (oil-less, VSD 5–100 %) |
Абсолютно безмасляное сжатие (ISO 8573-1 Class 0) с плавным регулированием расхода |
|
Подготовка воздуха |
Холодильный + адсорбционный осушитель GDDT; фильтры 0,01 → 0,001 мкм |
Точка росы –70 °C и удаление частиц/масла до следовых величин |
|
Рекуперация тепла |
Пластинчатый теплообменник на каждом блоке |
Возврат ≤ 70 % потреблённой электроэнергии в виде горячей воды 60 °C |
|
IIoT-мониторинг |
Платформа iConn |
Онлайн-контроль > 50 параметров, предиктивные алерты сервису |
|
Сервис-пакет |
Расширенная гарантия PureCare 5 лет |
Все плановые ТО и детали включены в фиксированную ставку |
Отправная точка
- Требование стерильного воздуха Class 0 для участка твёрдых лекарственных форм.
- Потребление колеблется от 6 до 11 м³/мин — критично иметь плавное регулирование.
- Завод внедряет концепцию «умного производства» и требует интеграции в SCADA.
Результат за 12 месяцев эксплуатации
- Энергия: –30 % кВт·ч за счёт VSD и устранения холостого хода; дополнительно возвращается ≈ 80 кВт тепла на технологическое ГВС — окупаемость модуля рекуперации ≈ 1 год.
- Качество: 100 % соответствие GMP: Class 0, точка росы –70 °C; брак из-за конденсата исчез.
- Надёжность: дублирование (N+1) + iConn → ни одного незапланированного простоя; сервис получает предупреждение за 5–7 суток до выхода показателей за допуск.
- Digital ready: данные компрессорной видит отдел качества и энергетик в реальном времени; тренды хранятся для аудитов.
Современный безмасляный винтовой комплекс с VSD и IoT-мониторингом повысил энергоэффективность фарм-производства, обеспечил стабильное качество воздуха и вписался в стратегию «цифрового завода», окупив инвестицию менее чем за два года.
Винтовой компрессор — не просто источник сжатого воздуха, а комплексный инструмент повышения эффективности, качества продукции и устойчивости бизнеса. Профессионально подобранный агрегат служит десятилетиями, сокращает углеродный след, повышает конкурентоспособность. Хотите узнать, какие выгоды получит именно ваше предприятие? Свяжитесь с нами сегодня, и эксперты «Компрессор Інтерненшл» подготовят детальный проект с прогнозом окупаемости и энергосбережения.
