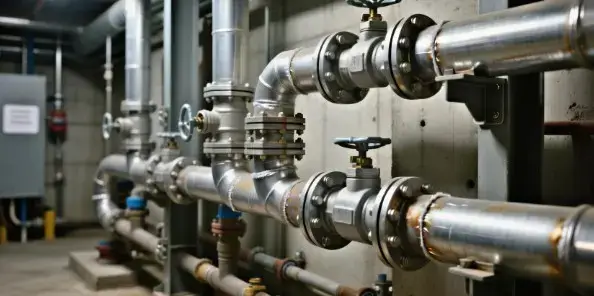

Грамотная обвязка насосного оборудования — ключевой фактор эффективной и долговечной работы всей системы. Правильно подобранные трубы и соединительные элементы не только обеспечивают герметичность, но и снижают гидравлические потери, минимизируют вибрации и предотвращают premature износ оборудования.
Задачи обвязки насосного оборудования
- Обеспечение герметичности системы
- Снижение гидравлических сопротивлений
- Компенсация температурных расширений
- Гашение вибраций и шумов
- Обеспечение возможности обслуживания и ремонта
- Защита от гидроударов
Выбор труб для обвязки насосов
Критерии выбора материала труб
| Материал трубы | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Нержавеющая сталь | Высокая прочность, коррозионная стойкость, долговечность | Высокая стоимость, сложность монтажа | Пищевая промышленность, агрессивные среды |
| Углеродистая сталь | Прочность, доступная цена, простота монтажа | Подвержена коррозии, требует защиты | Промышленные системы, отопление |
| Медь | Коррозионная стойкость, бактериостатические свойства | Высокая стоимость, мягкость материала | Системы питьевого водоснабжения |
| Полипропилен (PPR) | Коррозионная стойкость, низкая стоимость, простой монтаж | Ограниченная термостойкость | Холодное водоснабжение, канализация |
| Полиэтилен (HDPE) | Гибкость, химическая стойкость, долговечность | Ограниченная стойкость к УФ-излучению | Наружные трубопроводы, водоснабжение |
Расчет диаметра труб
- Скорость потока: 1-2 м/с для всасывающей линии, 2-3 м/с для напорной
- Учет потерь давления на трение
- Соответствие диаметру патрубков насоса
- Обеспечение минимального сопротивления
Соединительные элементы для обвязки
Типы соединений
| Тип соединения | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Фланцевое соединение | Прочность, разборность, надежность | Высокая стоимость, большие габариты | Промышленные системы, высокое давление |
| Резьбовое соединение | Простота монтажа, низкая стоимость | Ненадежность при вибрациях, риск протечек | Бытовые системы, низкое давление |
| Сварное соединение | Абсолютная герметичность, долговечность | Сложность демонтажа, требуется квалификация | Стационарные системы, высокие давления |
| Обжимные фитинги | Быстрый монтаж, надежность | Ограниченное давление, стоимость фитингов | Медные, полимерные трубы |
Комплектующие для обвязки
- Запорная арматура:
- Шаровые краны - быстрое перекрытие потока
- Задвижки - минимальное сопротивление
- Обратные клапаны - предотвращение обратного потока
- Компенсаторы:
- Сильфонные - температурные расширения
- Резиновые - виброизоляция
- Сальниковые - компенсация смещений
- Фильтры и грязевики:
- Сетчатые фильтры - защита от крупных частиц
- Магнитные уловители - удаление ферромагнитных частиц
- Грязевики - сбор шлама и отложений
Схемы обвязки для разных типов насосов
Обвязка центробежных насосов
- Прямой участок перед всасывающим патрубком: 5-10 диаметров
- Обязательная установка обратного клапана на напорной линии
- Монтаж запорной арматуры с обеих сторон насоса
- Установка вибровставок для гашения вибраций
Обвязка погружных насосов
- Обратный клапан непосредственно над насосом
- Запорная арматура на поверхности
- Манометры для контроля давления
- Защита от сухого хода
Обвязка циркуляционных насосов
- Байпасная линия с запорной арматурой
- Фильтр на входе в насос
- Автоматические воздухоотводчики
- Термометры для контроля температуры
Монтажные рекомендации
Общие правила монтажа
- Обеспечение соосности соединений
- Использование опор и подвесок для разгрузки веса
- Применение герметиков соответствующего типа
- Соблюдение моментов затяжки резьбовых соединений
Ошибки при обвязке
| Ошибка | Последствия | Решение |
|---|---|---|
| Недостаточная длина прямого участка | Кавитация, снижение КПД | Увеличить прямой участок до 10 диаметров |
| Отсутствие виброизоляции | Вибрации, шум, разрушение соединений | Установка вибровставок и гибких connectors |
| Неправильная установка обратного клапана | Обратный поток, гидроудар | Проверить направление установки |
| Отсутствие дренажных устройств | Замерзание, сложность обслуживания | Установка дренажных кранов |
Контроль качества обвязки
Качественная обвязка насосного оборудования — гарантия долговечной и бесперебойной работы системы. Процесс контроля включает комплекс мероприятий, направленных на выявление дефектов, проверку герметичности и соответствие проектной документации. Правильно организованный контроль позволяет предотвратить аварии и снизить эксплуатационные расходы.
Этапы контроля качества обвязки
1. Визуальный осмотр
- Проверка соответствия материалов:
- Сверка марок труб, фитингов и арматуры с проектной документацией
- Контроль сертификатов качества на материалы
- Проверка маркировки и сроков годности уплотнителей
- Оценка качества монтажа:
- Проверка соосности фланцевых соединений
- Контроль правильности установки прокладок
- Оценка качества сварных швов (визуально)
- Проверка затяжки резьбовых соединений
- Общая компоновка:
- Доступность для обслуживания
- Наличие необходимых меток и обозначений
- Качество опор и креплений
2. Проверка герметичности (опрессовка)
Основной метод контроля целостности и плотности соединений.
| Метод опрессовки | Технология проведения | Контролируемые параметры | Нормативы падения давления |
|---|---|---|---|
| Гидравлическое испытание | Заполнение системы водой с созданием избыточного давления | Падение давления в течение времени выдержки | Не более 0.5% от испытательного давления за 10 минут |
| Пневматическое испытание | Нагнетание сжатого воздуха или инертного газа | Падение давления, наличие утечек по мыльному раствору | Не более 1% от испытательного давления за 30 минут |
| Комбинированное испытание | Сочетание гидравлического и пневматического методов | Комплексная оценка герметичности | Согласно проектной документации |
Параметры опрессовочного давления:
- Для систем водоснабжения: 1.5 × рабочего давления, но не менее 2 бар
- Для систем отопления: 1.5 × рабочего давления, но не менее 3 бар
- Для промышленных систем: согласно проектной документации
- Время выдержки под давлением: не менее 30 минут
3. Проверка функциональности арматуры
Контроль работоспособности и правильности установки запорной и регулирующей арматуры.
| Тип арматуры | Метод контроля | Критерии качества |
|---|---|---|
| Обратные клапаны | Проверка направления потока, тестирование на срабатывание | Автоматическое закрытие при обратном потоке, отсутствие протечек |
| Запорная арматура | Полное открытие/закрытие, контроль положения | Легкость хода, полное перекрытие потока, отсутствие протечек |
| Предохранительные клапаны | Проверка давления срабатывания | Срабатывание при установленном давлении, повторное закрытие |
| Фильтры и грязевики | Проверка доступности для обслуживания | Возможность очистки без разбора трубопровода |
4. Контроль вибрации и шума
Измерение параметров вибрации и шума при работе оборудования.
- Измерительные приборы:
- Виброметры для измерения виброскорости и виброускорения
- Шумомеры для измерения уровня звукового давления
- Тахометры для контроля частоты вращения
- Нормативные значения:
- Уровень вибрации: не более 4.5 мм/с для центробежных насосов
- Уровень шума: не более 85 дБА на расстоянии 1 метра
- Биение вала: не более 0.05 мм для большинства насосов
- Точки измерения:
- Опорные подшипники насоса и двигателя
- Фланцевые соединения обвязки
- Опорные конструкции и фундамент
5. Контроль температурных режимов
Измерение температур в характерных точках системы.
| Точка контроля | Метод измерения | Нормативные значения |
|---|---|---|
| Подшипники насоса | Контактый термометр или тепловизор | Не более +70°C для большинства моделей |
| Корпус насоса | Бесконтактный пирометр | Не более +80°C для водяных насосов |
| Трубопроводы обвязки | Стационарные термопары | Согласно проектным параметрам системы |
| Уплотнительные элементы | Тепловизор | Не более температуры, указанной производителем |
6. Документирование результатов контроля
Фиксация результатов всех проверок в отчетной документации.
- Обязательные документы:
- Акт визуального осмотра
- Протокол опрессовки системы
- Акт испытания арматуры
- Протокол измерения вибрации и шума
- Ведомость дефектов и мероприятий по их устранению
- Фотодокументирование:
- Снимки критических соединений до и после монтажа
- Фото дефектов с привязкой к месту расположения
- Документирование этапов испытаний
Типичные дефекты обвязки и методы их устранения
| Дефект | Причина | Метод устранения | Способы профилактики |
|---|---|---|---|
| Протечки в соединениях | Некачественные прокладки, неравномерная затяжка | Замена прокладок, повторная затяжка с контролем момента | Использование качественных уплотнений, калибровка инструмента |
| Повышенная вибрация | Несоосность соединений, недостаточное крепление | Выравнивание оборудования, установка дополнительных опор | Тщательное центрирование при монтаже, виброизоляция |
| Завоздушивание системы | Неправильный монтаж, отсутствие воздухоотводчиков | Установка автоматических воздухоотводчиков, изменение конфигурации | Проектирование с учетом удаления воздуха, правильный уклон |
| Коррозия соединений | Несовместимость материалов, отсутствие защиты | Замена элементов, антикоррозионная обработка | Подбор совместимых материалов, катодная защита |
Периодичность контроля качества
- Первичный контроль: После монтажа, перед вводом в эксплуатацию
- Плановый контроль: Ежегодное техническое обслуживание
- Внеплановый контроль: После ремонтов, при изменении рабочих параметров
- Экспертный контроль: При возникновении аварийных ситуаций
Система контроля качества обвязки насосного оборудования должна быть комплексной и многоуровневой. Регулярное проведение всех этапов контроля позволяет своевременно выявлять и устранять дефекты, предотвращать аварии и продлевать срок службы оборудования. Качественно выполненная обвязка с подтверждением всех параметров — заказ надежной и экономичной работы насосной системы на протяжении всего срока эксплуатации.
Правильная обвязка насосного оборудования — это комплексная задача, требующая учета множества факторов: от выбора материалов до качества монтажа. Грамотно выполненная обвязка обеспечивает не только надежную работу насоса, но и значительно продлевает срок службы всего оборудования, снижает эксплуатационные расходы и предотвращает аварийные ситуации. Инвестиции в качественные материалы и профессиональный монтаж всегда окупаются стабильной и эффективной работой системы.
